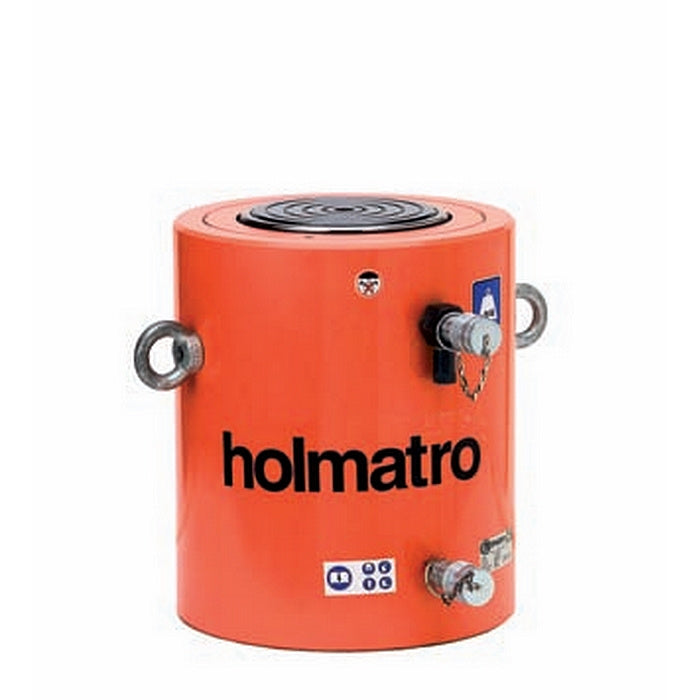

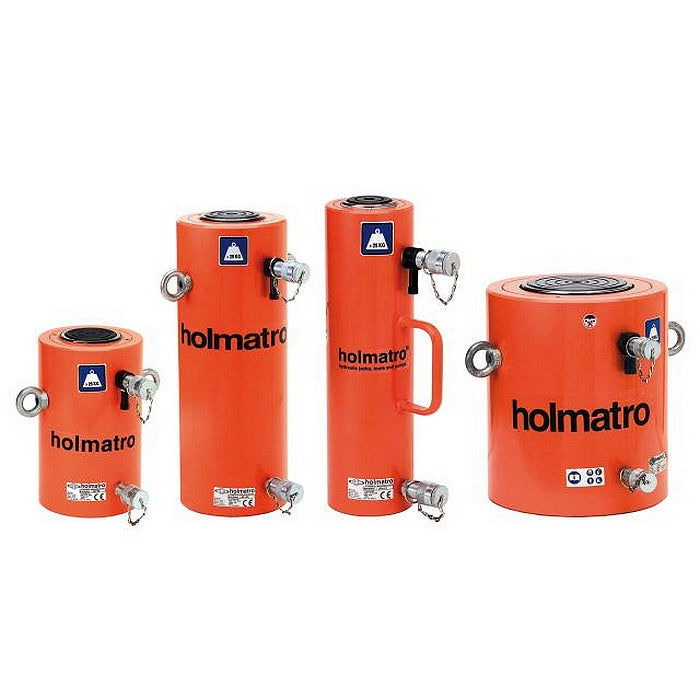

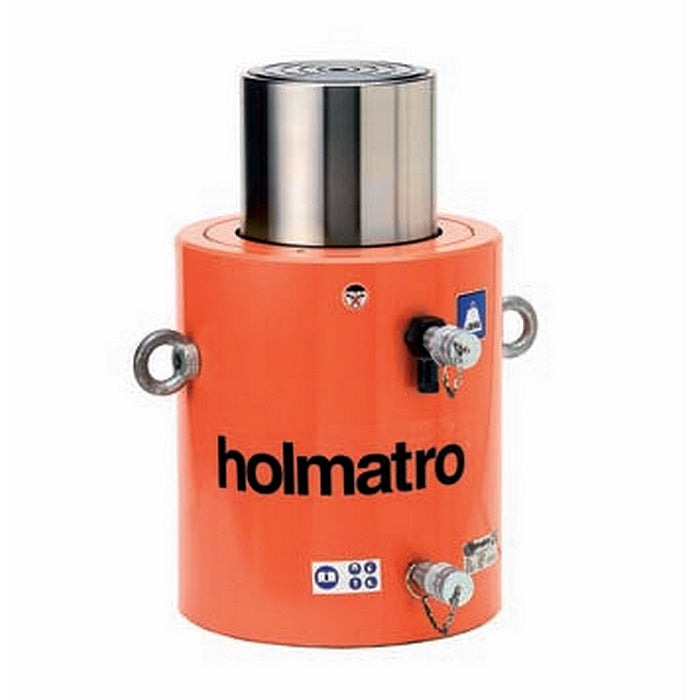

Vysokotonážne hydraulické valce s hydraulickým návratom HJ H HOLMATRO

HOLMATRO  |  SKU: 62HO0011-0001
Nosnost
Zdvih, MIn.
€1.678,97 EUR bez DPH
Doprava vypočítaná pri pokladni.

Vysokotonážne hydraulické valce s hydraulickým návratom HJ H HOLMATRO

Max. pracovný tlak: 720 bar/ 72 Mpa.
Typ valca - dvojitý prietok.
Hydraulický spätný chod.
Kompaktné prevedenie.
Extrémne nízka uzavretá výška.
Použiteľný vo všetkých polohách.
Zabraňuje poškodeniu piestu

Chránené proti vysunutiu piestu.
Ochrana proti nadmernému tlaku v spúšťacej polohe.

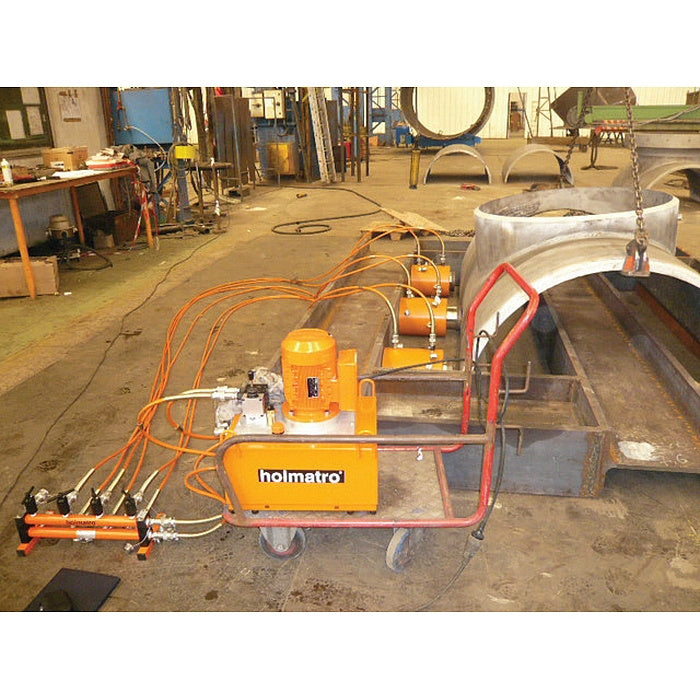

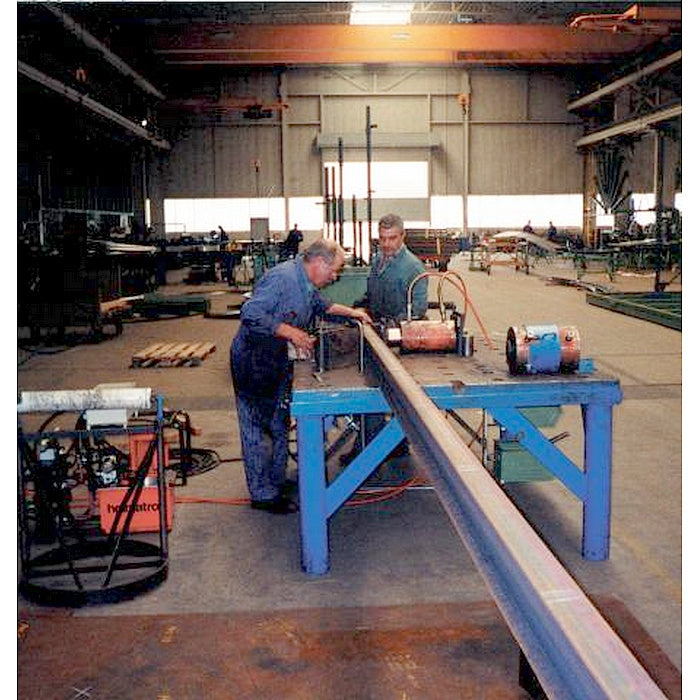

Užitočné pre mnoho rôznych aplikácií pre riadené zdvíhanie a spúšťanie.
Tvrdo chrómovaná stena valca pre optimálnu odolnosť proti opotrebovaniu a ochranu proti korózii.

Štandardne dodávané s:

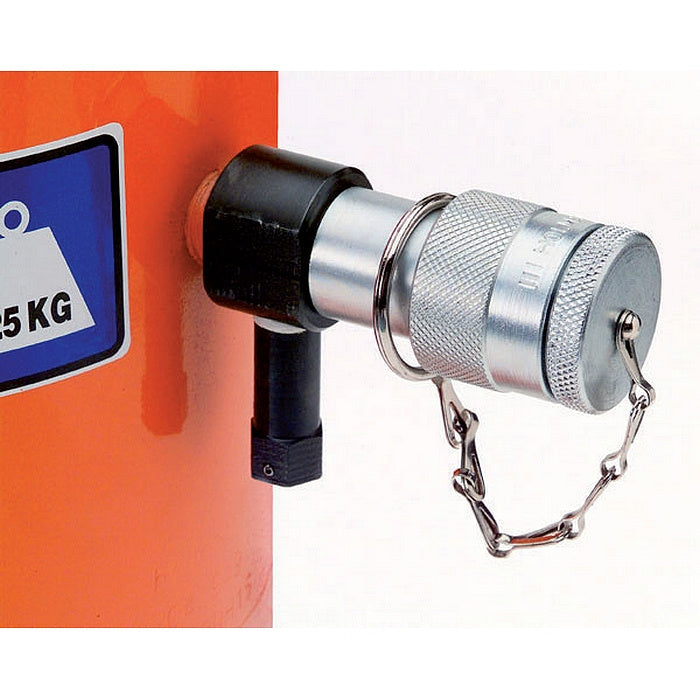

- štandardná spojka s vysokým prietokom A 118,
- plochá základňa (ľahká výmena za naklápacie sedlo)

Dostupné na vyžiadanie:
- upevňovací závit na plášti valca,
- upevňovacie otvory na dne valca,
- valce vyrobené podľa požiadaviek zákazníka.

Model Kód dílu Max. pracovní tlak Nosnost Délka zdvihu Výška - zatažený válec Průměr Kapacita Efektivní tlaková plocha - tlak Efektivní tlaková plocha - zatahování Obsah oleje-tlak Obsah oleje- retrakce Připojení Hmotnost
--- --- bar/Mpa t mm mm mm kN/t cm2 cm2 cm3 cm3 --- kg
HJ 50 H 15 100.122.002 720 / 72 50 150 282 130 510,3 /52 70,9 20,6 1064 309 A 118 27
HJ 50 H 30 100.122.022 720 / 72 50 300 463 130 510,3 /52 70,9 20,6 2127 620 A 118 44
HJ 75 H 15 100.122.003 720 / 72 75 150 347 156 747,9 / 76,3 103,9 53,6 1559 755 A 118 46
HJ 75 H 30 100.122.004 720 / 72 75 300 497 156 747,9 / 76,3 103,9 53,6 3117 1509 A 118 63
HJ 100 H 5 100.122.009 720 / 72 100 50 170 178 1029,3 / 105 143,0 56,6 716 283 A 118 29
HJ 100 H 15 100.122.052 720 / 72 100 150 309 178 1029,3 / 105 143,0 56,6 2145 848 A 118 53
HJ 100 H 30 100.122.054 720 / 72 100 300 497 178 1029,3 / 105 143,0 56,6 4290 1695 A 118 85
HJ 150 H 15 100.122.061 720 / 72 150 150 137 227 1538,9 / 156,9 213,8 110,0 3207 1650 A 118 76
HJ 150 H 30 100.122.062 720 / 72 150 300 502 227 1538,9 / 156,9 213,8 110,0 6414 3300 A 118 128
HJ 200 H 15 100.122.071 720 / 72 200 150 327 261 2040,6 / 208,1 283,5 82,5 4253 1238 A 118 121
HJ 200 H 30 100.122.072 720 / 72 200 300 507 261 2040,6 / 208,1 283,5 82,5 8505 2475 A 118 186
HJ 300 H 15 100.122.084 720 / 72 300 150 382 316 2933 / 299,1 4154,5 131,9 6225 1965 A 118 240
HJ 300 H 30 100.122.083 720 / 72 300 300 547 316 2933 / 299,1 415,5 131,9 12450 3930 A 118 360
HJ 400 H 15 100.122.091 720 / 72 400 150 402 130 3750 / 382,4 530,9 216,7 7950 3238 A 118 325
HJ 400 H 30 100.122.092 720 / 72 400 300 572 358 3750 / 382,4 530,9 216,7 15900 6476 A 118 413
HJ 500 H 15 100.122.043 720 / 72 500 150 442 412 4994 / 509,2 707,0 360,3 10605 5400 A 118 390
HJ 500 H 30 100.122.038 720 / 72 500 300 587 412 4994 / 509,2 707,0 360,3 21210 10800 A 118 520

Vysokotonážne hydraulické valce s hydraulickým návratom HJ H HOLMATRO

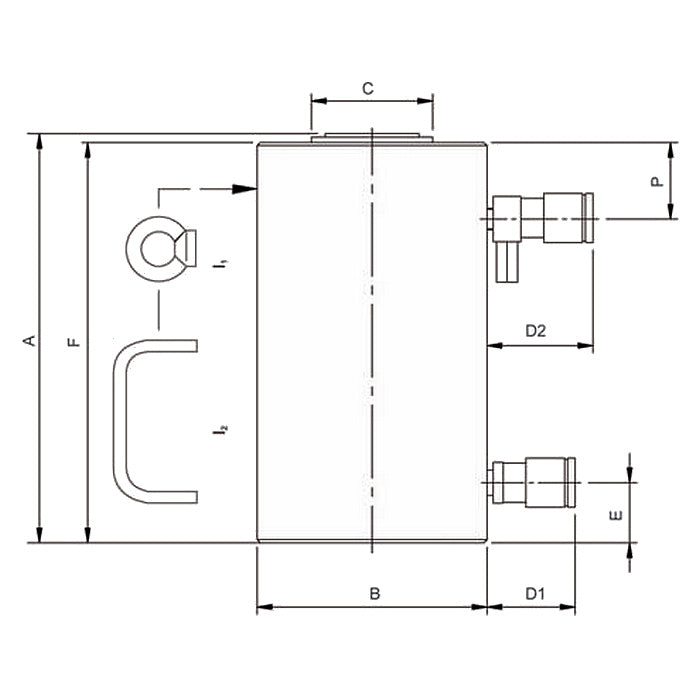

Model Kód dielu A B C D1 D2 E F P
--- --- mm mm mm mm mm mm mm mm
HJ 50 H 15 100.122.002 282 130 80 70 85 25 275 70
HJ 50 H 30 100.122.022 463 130 80 70 85 38 456 70
HJ 75 H 15 100.122.003 347 156 80 70 85 47 340 83
HJ 75 H 30 100.122.004 497 156 80 70 85 47 490 83
HJ 100 H 5 100.122.009 170 178 105 70 85 27 163 52
HJ 100 H 15 100.122.052 309 178 105 70 85 52 302 52
HJ 100 H 30 100.122.054 497 178 105 70 85 52 490 70
HJ 150 H 15 100.122.061 317 227 115 70 85 57 310 55
HJ 150 H 30 100.122.062 502 227 115 70 85 57 495 70
HJ 200 H 15 100.122.071 327 261 160 70 85 60 320 60
HJ 200 H 30 100.122.072 507 261 160 70 85 60 500 70
HJ 300 H 15 100.122.084 382 316 190 70 85 80 670 75
HJ 300 H 30 100.122.083 247 316 190 70 85 80 540 75
HJ 400 H 15 100.122.091 402 258 200 70 85 76 395 80
HJ 400 H 30 100.122.092 572 358 200 70 85 76 565 80
HJ 500 H 15 100.122.043 442 412 210 70 85 85 435 90
HJ 500 H 30 100.122.038 587 412 210 70 85 85 580 90
