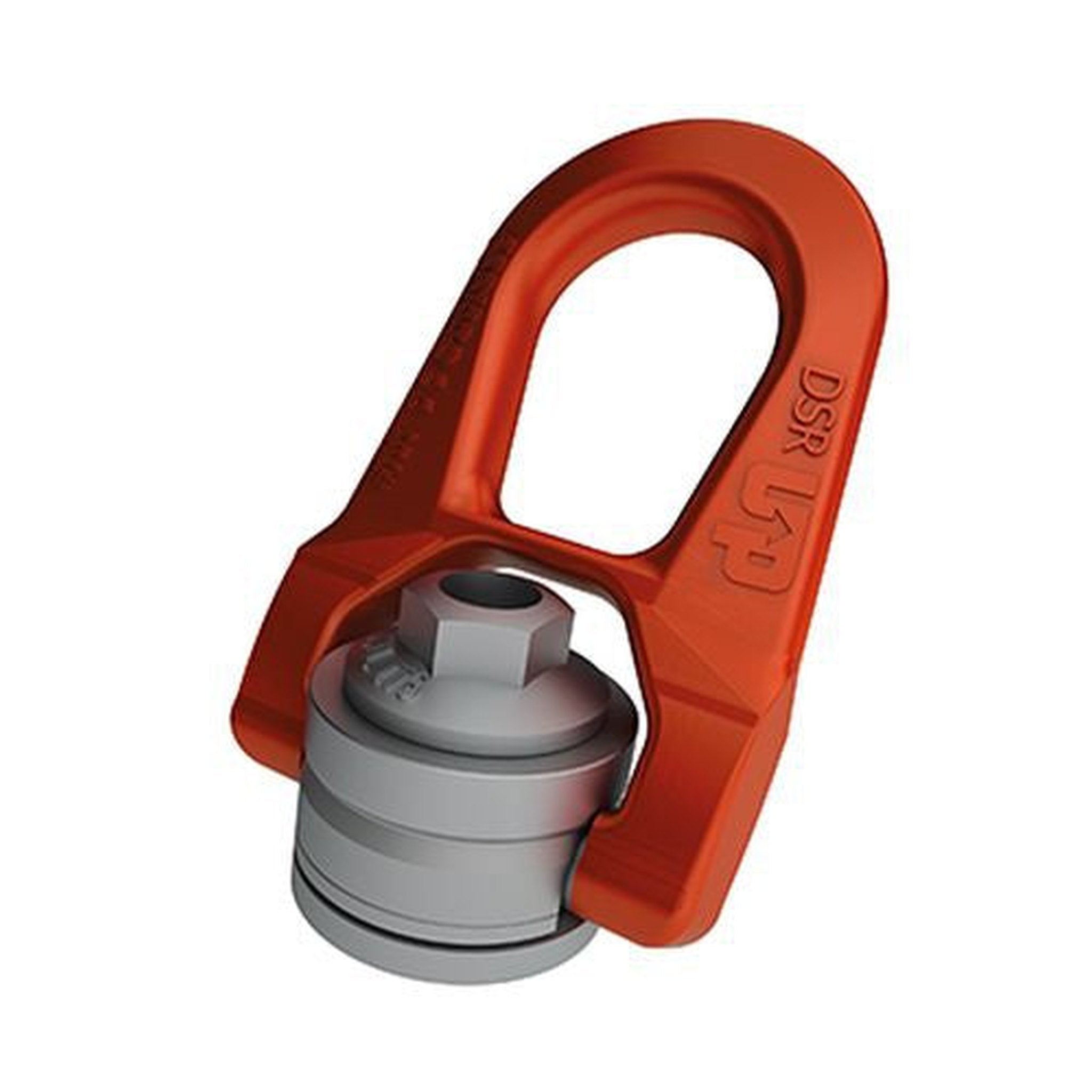

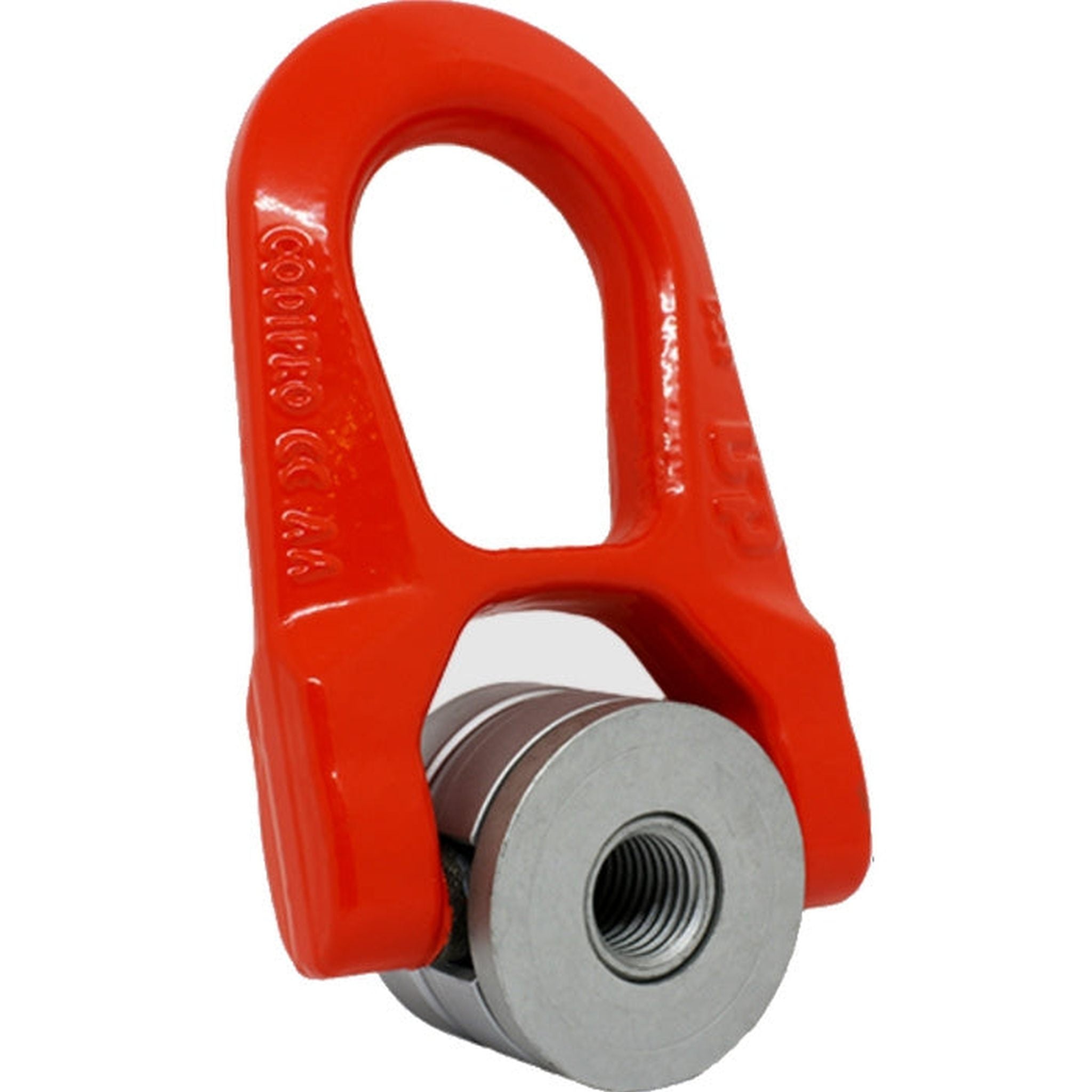

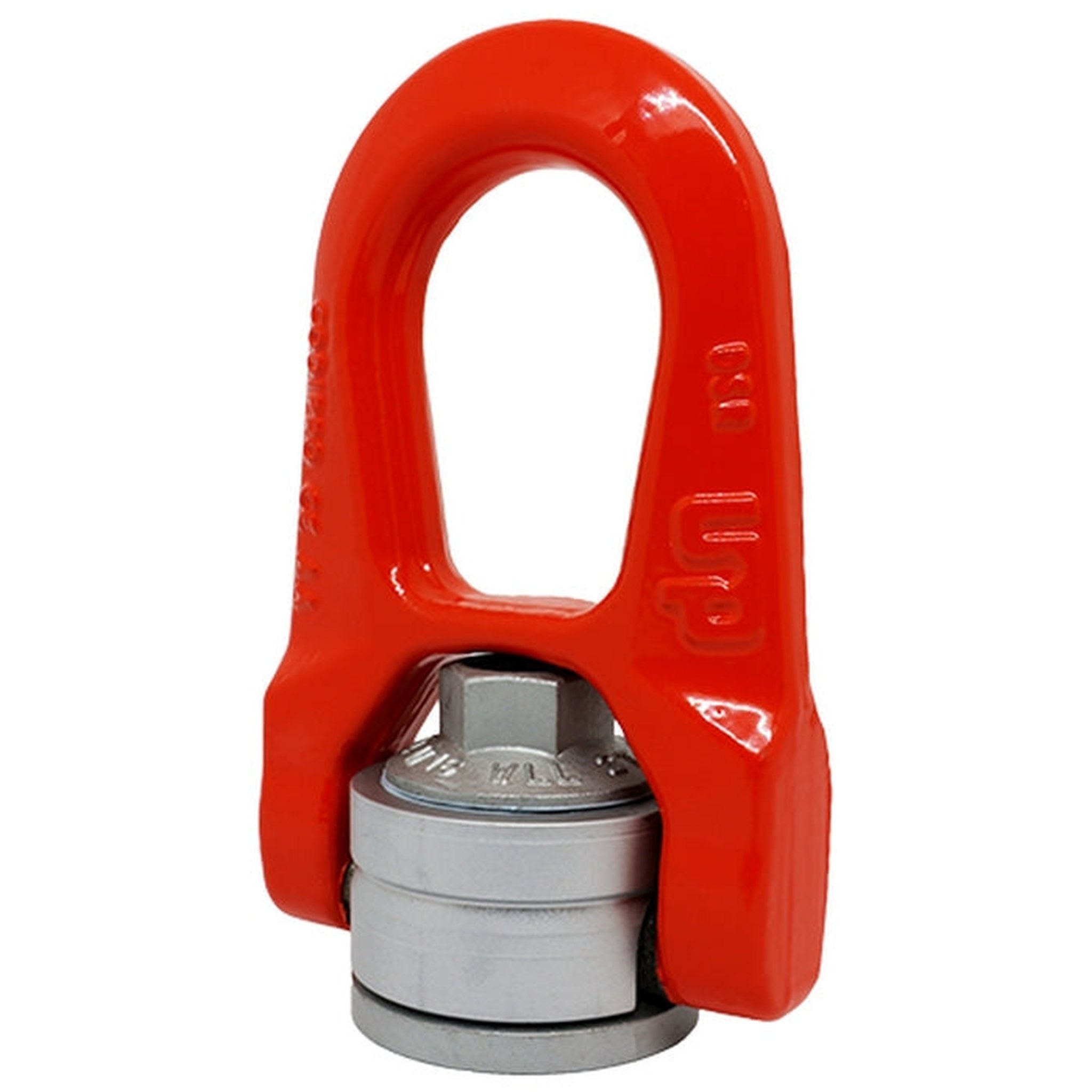

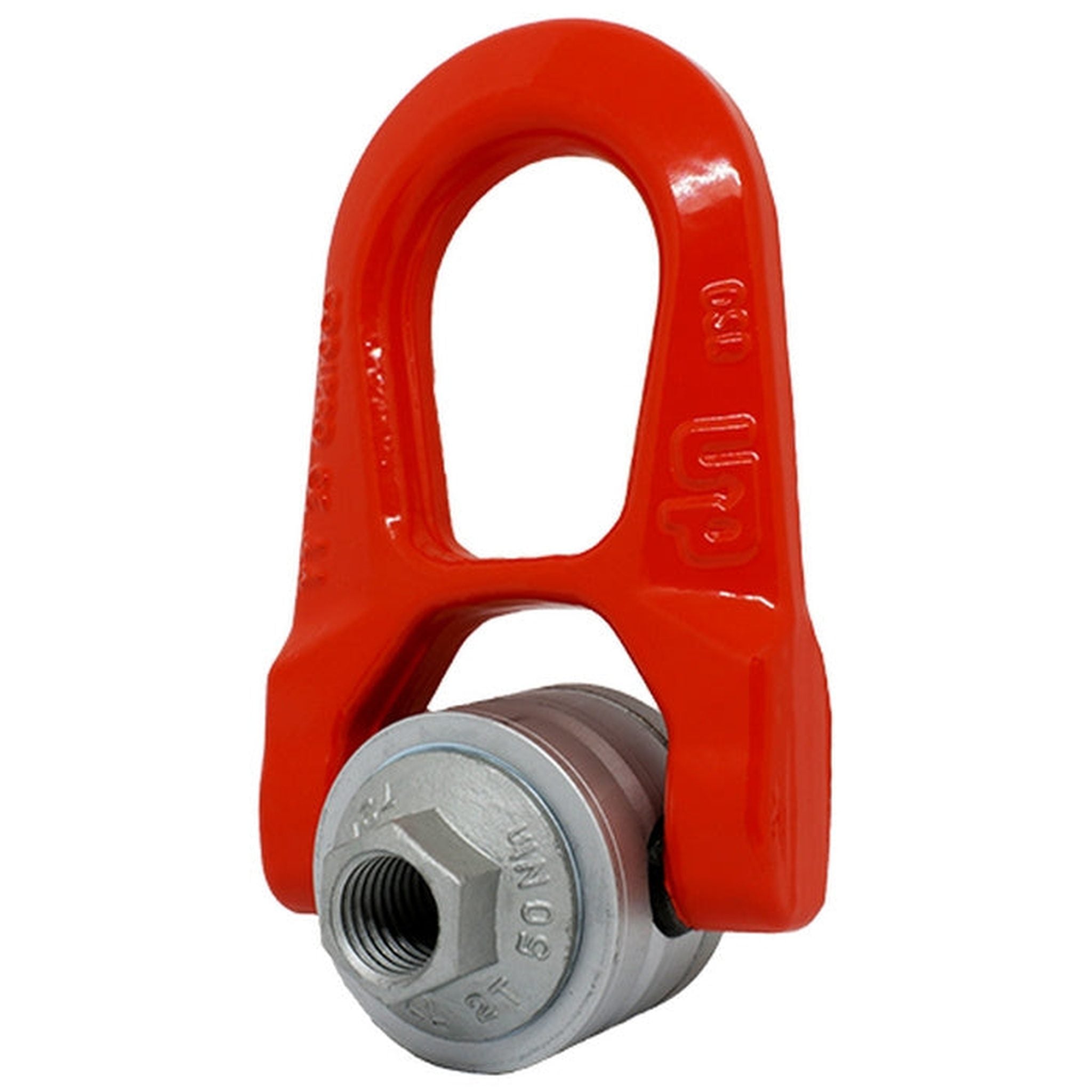

Viazací otočný bod FE.DSR UP - CODIPRO, s vnútorným závitom
Od
€86,28 EUR bez DPH
Jednotková cena bez DPH
/
Nedostupné
Viazací otočný bod FE.DSR UP - CODIPRO, s vnútorným závitom
S ložiskom, otočný aj pod záťažou.
Rovnaká nosnosť vo všetkých smeroch.
Každý kus má unikátne číslo.
Certifikát 3.1 podľa EN 10204 sa dodáva ku každému produktu.
Vyrobené v EU.
Dostupný vo veľkostiach M8 - M22 v štandardnom vyhotovení (iné prevedenie na dopyt).
Je možné objednať aj jeden kus, nie je obmedzené minimálne množstvo.
Nosnosť (WLL) od 0.3 t - 3 t.
Bezpečnostné koeficient 5:1.
Materiál zodpovedá triede ocele 8 (T8) (G80).
Prevedenie s metrickými závitmi aj so závitmi UNC.
Modely 2D a 3D na vyžiadanie.

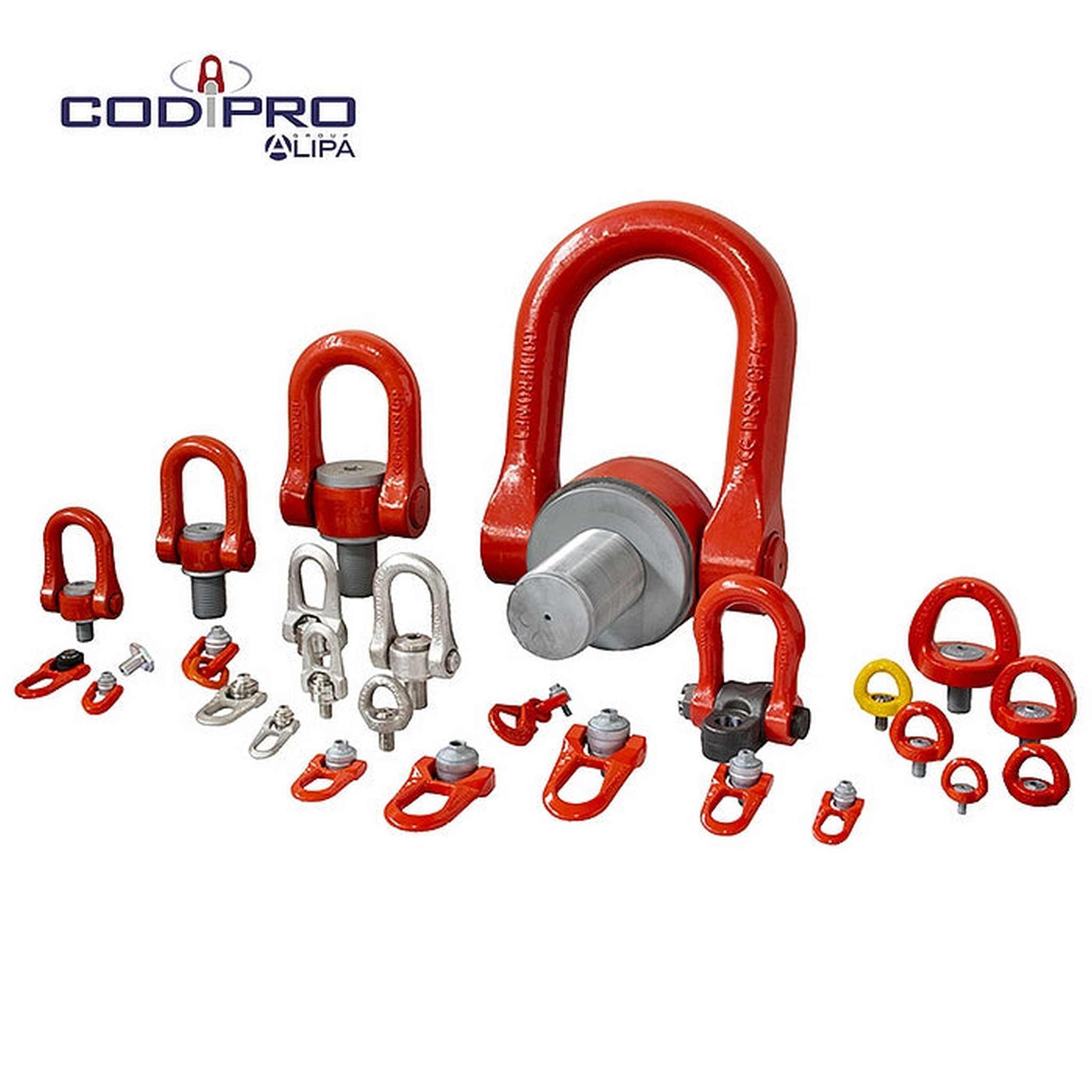

Kompletný katalóg produktov firmy CODIPRO na stiahnutie tu: https://www.pavlinek.cz/db/wysiwyg/File/katalogy/CODIPRO/CODIPRO.pdf
| Typ | Závit | SF 5:1 WLL | SF 4:1 WLL | L Maxi | Moment | S | A | B | C | D | E | F | G | H | Hmotnosť |
| --- | (mm) | t | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| FE.DSR M 8 UP | M 8 (x1,25) | 0,4 | 0,5 | 45 | 6 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M 10 UP | M 10 (x1,5) | 0,7 | 0,9 | 45 | 10 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M 12 UP | M 12 (x1,75) | 1,1 | 1,3 | 45 | 15 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M 14 UP | M 14 (x2) | 1,4 | 1,8 | 45 | 30 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M 16 UP | M 16 (x2) | 2,0 | 2,3 | 45 | 50 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| FE.DSR M 18 UP | M 18 (x2,5) | 2,3 | 2,3 | 62 | 70 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| FE.DSR M 20 UP | M 20 (x2,5) | 2,5 | 2,5 | 62 | 100 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| FE.DSR M 22 UP | M 22 (x2,5) | 3,5 | 4,5 | 62 | 120 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
