Viazací bod so závitom Theipa Point - TP, trieda 10

JDT  |  SKU: 092TI010-1012
Typ
€55,78 EUR bez DPH
Doprava vypočítaná pri pokladni.

Viazací bod so závitom Theipa Point - TP, trieda 10

Otočné viazacie body TP sú vyrobené z materiálov triedy 10.
Patrí k novej generácii viazacích bodov firmy JDT.
Montáž otočných viazacích bodov TP je jednoduchá, vďaka šesťhranu na tele viazacieho bodu.
Prelisy na závesnom oku zamedzí pretočenie oka.
Viazacie body TP sú proti korózii galvanicky chránené aj vo vnútri.

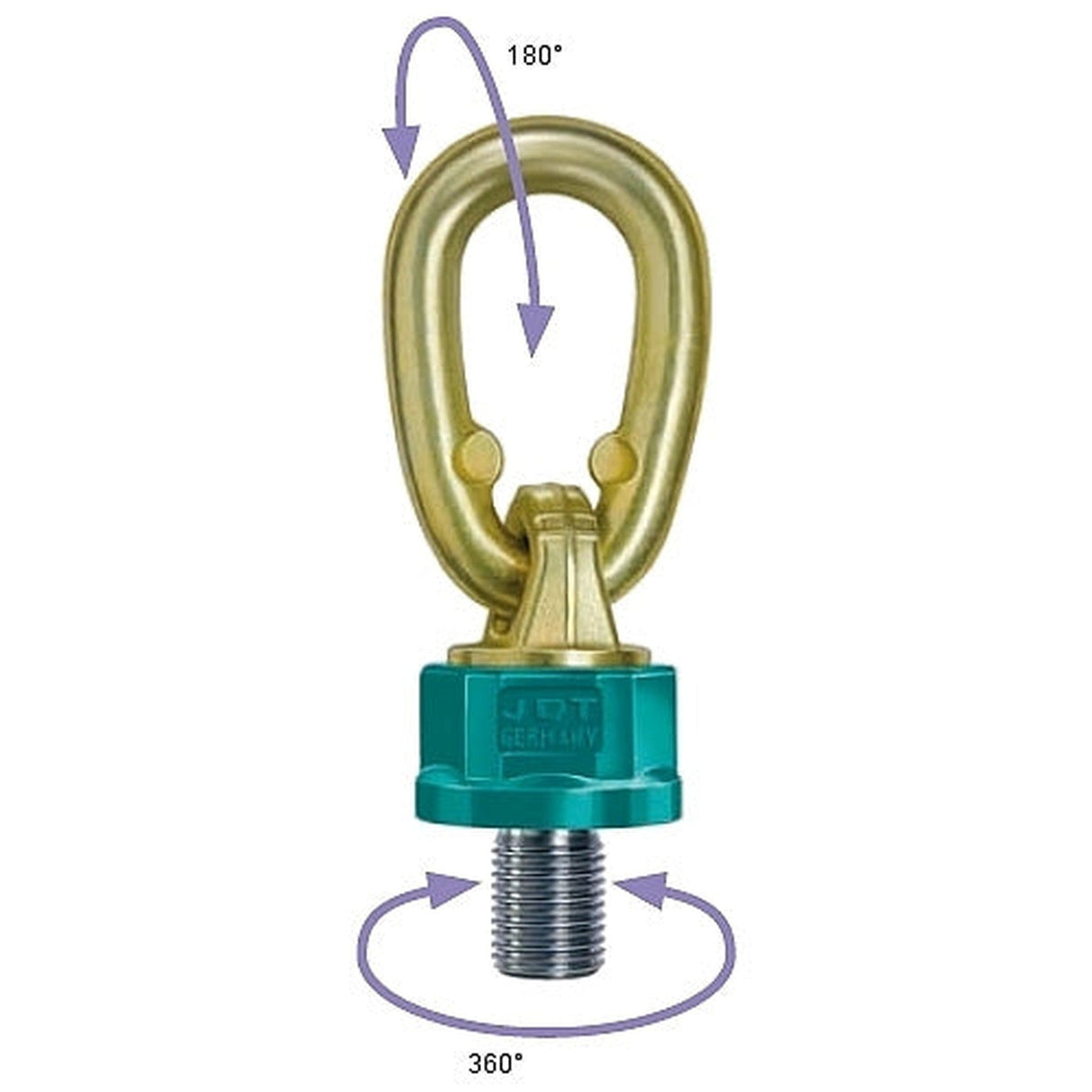

Sú sklopné o 180 ° a otočné o 360 °.
Bezpečnostný faktor je 4:1 vo všetkých smeroch.
Otočné viazacie body TP, sú otočné pod záťažou.
Na viazacím bodu sú vyznačené prípustné hodnoty uhla sklonu pre pripojenie viazacích reťazí alebo lán.

Viazací bod so závitom Theipa Point - TP, trieda 10

Typ Závit Uťahovací moment

Stúpanie

DIN 13

 pr. B g SW t Rozmery oka Hmotnosť
--- mm Nm --- mm mm mm mm mm kg
TP 0,7 M 8 x 18 8 - 25 1,25 36,5 48 34 41 13x55x32 0,40
M 10 x 18 10 - 40 1,50 36,5 48 34 41 13x55x32 0,42
M 12 x 18 15 - 40 1,75 36,5 48 34 41 13x55x32 0,43
M 12 x 25 15 - 40 1,75 36,5 48 34 41 13x55x32 0,43
M 14 x 20 30 - 40 2,00 36,5 48 34 41 13x55x32 0,43
TP 1,4 M 16 x 20 45 - 130 2,00 36,5 48 34 41 13x55x32 0,43
M 16 x 30 45 - 130 2,00 36,5 48 34 41 13x55x32 0,44
M 20 x 30 75 - 130 2,50 36,5 48 34 41 13x55x32 0,46
M 24 x 30 90 - 130 3,00 36,5 48 34 41 13x55x32 0,49
TP 2,5 M 20 x 30 100 - 170 2,50 52,0 68 46 57 16x70x34 0,95
M 20 x 40 100 - 170 2,50 52,0 68 46 57 16x70x34 0,97
M 20 x 50 100 - 170 2,50 52,0 68 46 57 16x70x34 1,04
M 20 x 70 100 - 170 2,50 52,0 68 46 57 16x70x34 1,07
TP 4 M 24 x 30 190 - 280 3,00 57,0 75 50 63 18x85x45 1,43
M 24 x 45 190 - 280 3,00 57,0 75 50 63 18x85x45 1,48
M 24 x 50 190 - 280 3,00 57,0 75 50 63 18x85x45 1,50
M 30 x 35 190 - 280 3,50 57,0 75 50 63 18x85x45 1,50
TP 6,7 M 30 x 35 230 - 400 3,50 70,0 95 65 78 20x86x46 2,33
M 30 x 45 230 - 400 3,50 70,0 95 65 78 20x86x46 2,37
M 30 x 50 230 - 400 3,50 70,0 95 65 78 20x86x46 2,44
M 30 x 60 230 - 400 3,50 70,0 95 65 78 20x86x46 2,45
