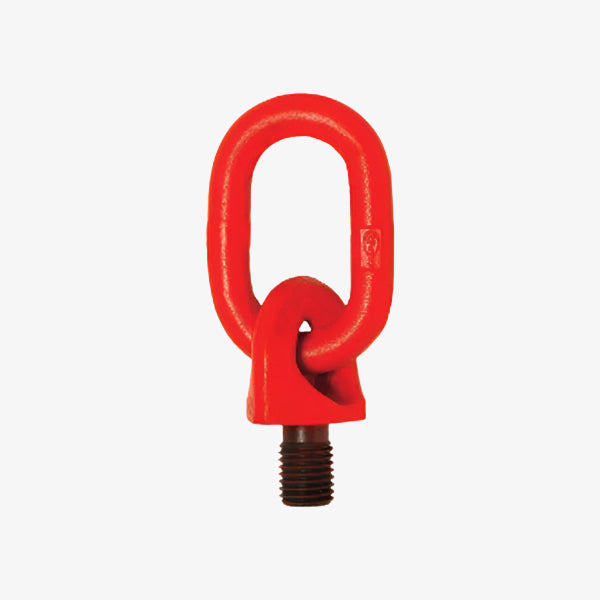

Viazací bod skrutkovací THIELE TWN 0123, veľ. 10-8, nosnosť 3150kg,...
€42,29 EUR bez DPH
Jednotková cena bez DPH
/
Nedostupné
Viazaci bod TWN 0123 THIELE
Viazaci bod skrutkovací TWN 0123 je veľmi jednoduchý na inštaláciu.
Veľkosť závitu: M16 - M24
Nosnosť: 1120kg až 3150kg
Prípustná pracovná teplota až do 400 ° C! (Pri WLL 75%).
| Závit | Nosnosť | G | E | F | D | T | B | SW | A | NG | Hmotnosť |
| --- | t max | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| M16 | 1,12 | 30 | 113 | 52 | 16 | 70 | 35 | 46 | 60 | 6-8 | 0,73 |
| M16 | 1,12 | 30 | 153 | 92 | 16 | 110 | 60 | 46 | 60 | 6-8 | 1,00 |
| M20 | 2,00 | 38 | 113 | 52 | 16 | 70 | 34 | 46 | 60 | 8-8 | 0,95 |
| M20 | 2,00 | 38 | 153 | 92 | 16 | 110 | 60 | 46 | 60 | 8-8 | 1,12 |
| M24 | 3,15 | 35 | 128 | 67 | 18 | 85 | 40 | 46 | 60 | 10-8 | 1,04 |
| M24 | 3,15 | 35 | 153 | 92 | 18 | 110 | 60 | 46 | 60 | 10-8 | 1,39 |
