Trojitý otočný viazaci bod TSR M12x21mm, nosnosť 1000kg

CODIPRO  |  SKU: 092COž45
€36,48 EUR bez DPH
Doprava vypočítaná pri pokladni.

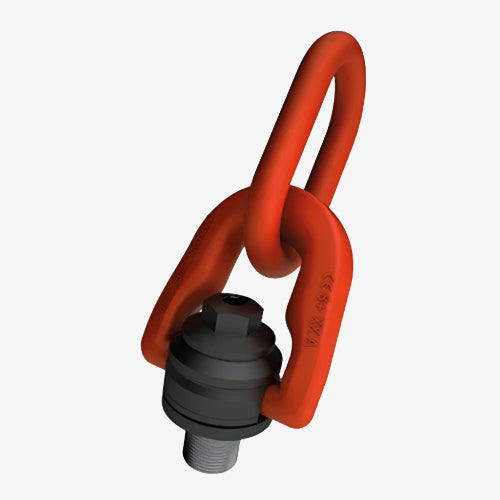

Trojitý otočný viazaci bod TSR M12x21mm, nosnosť 1000kg

S ložiskom, otočný aj pod záťažou.
Závesný člen umožňuje väčší odstup od zdvíhanej konštrukcie.
Rovnaká nosnosť vo všetkých smeroch.
Každý kus má unikátne číslo.
Certifikát 3.1 podľa EN 10204 sa dodáva ku každému produktu.
Vyrobené v EU.
Dostupný vo veľkostiach M8 - M56 v štandardnom vyhotovení (iné prevedenie na dopyt).
Je možné objednať závit s ľubovoľnou dĺžkou - dodanie vo veľmi krátkych dodacích lehotách.
Je možné objednať aj jeden kus, nie je obmedzené minimálne množstvo.
Nosnosť (WLL) od 0,3 t - 22 t.
Bezpečnostné koeficient 5:1 (príp. 4:1).
Materiál zodpovedá triede ocele 8 (T8) (G80).
Prevedenie s metrickými závitmi aj so závitmi UNC.
Modely 2D a 3D na vyžiadanie.

Trojitý otočný viazaci bod TSR M12x21mm, nosnosť 1000kg

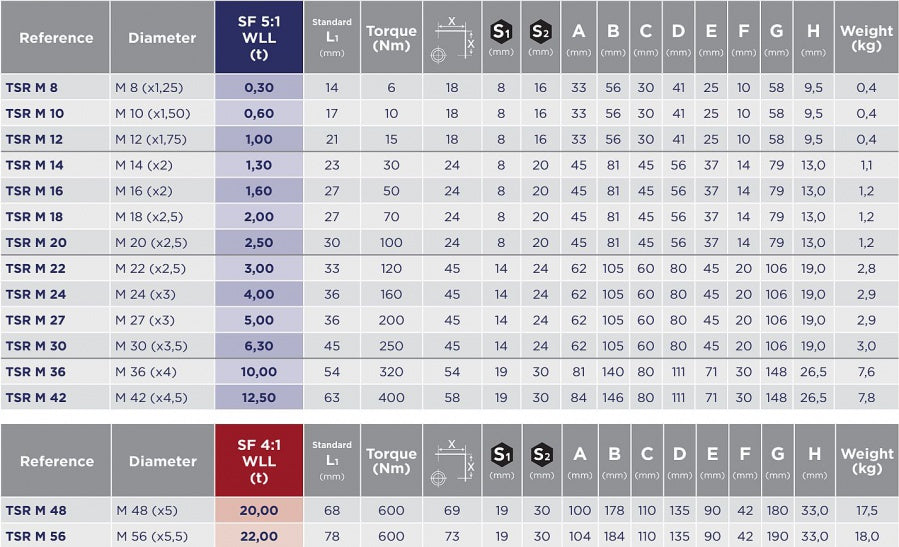

Typ Závit SF 5:1 WLL L1 Moment S1 S2 A B C D E F G H Hmotnosť
--- (mm) t mm Nm mm mm mm mm mm mm mm mm mm mm kg
TSR M 8 M 8 (x1,25) 0,3 14 6 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 10 M 10 (x1,50) 0,6 17 10 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 12 M 12 (x1,75) 1,0 21 15 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 14 M 14 (x2) 1,3 23 30 8 20 45 81 45 56 37 14 79 13,0 1,1
TSR M 16 M 16 (x2) 1,6 27 50 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 18 M 18 (x2,5) 2,0 27 70 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 20 M 20 (x2,5) 2,5 30 100 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 22 M 22 (x2,5) 3,0 33 120 14 24 62 105 60 80 45 20 106 19,0 2,8
TSR M 24 M 24 (x3) 4,0 36 160 14 24 62 105 60 80 45 20 106 19,0 2,9
TSR M 27 M 27 (x3) 5,0 36 200 14 24 62 105 60 80 45 20 106 19,0 2,9
TSR M 30 M 30 (x3,5) 6,3 45 250 14 24 62 105 60 80 45 20 106 19,0 3,0
TSR M 36 M 36 (x4) 10,0 54 320 19 30 81 140 80 111 71 30 148 26,5 7,6
TSR M 42 M 42 (x4,5) 12,5 63 400 19 30 84 146 80 111 71 30 148 26,5

7,8

Typ Závit SF 4:1 WLL L1 Moment S1 S2 A B C D E F G H Hmotnosť
--- (mm) t mm Nm mm mm mm mm mm mm mm mm mm mm kg
TSR M 48 M 48 (x5) 20 68 600 19 30 100 178 110 135 90 42 180 33 17,5
TSR M 56 M 56 (x5,5) 22 78 600 19 30 104 184 110 135 90 42 190 33 18,0
