Spojovací závesné oko KSCHW, trieda 10, PEWAG WINNER
Spojovací závesné oko KSCHW, trieda 10, PEWAG WINNER
Odpovedá norme EN 1677-1 s vyššou nosnosťou.
Pre pewag montovaný systém.
Priama montáž do reťaze. Tiež ako koncový článok napr. U nosníkov.

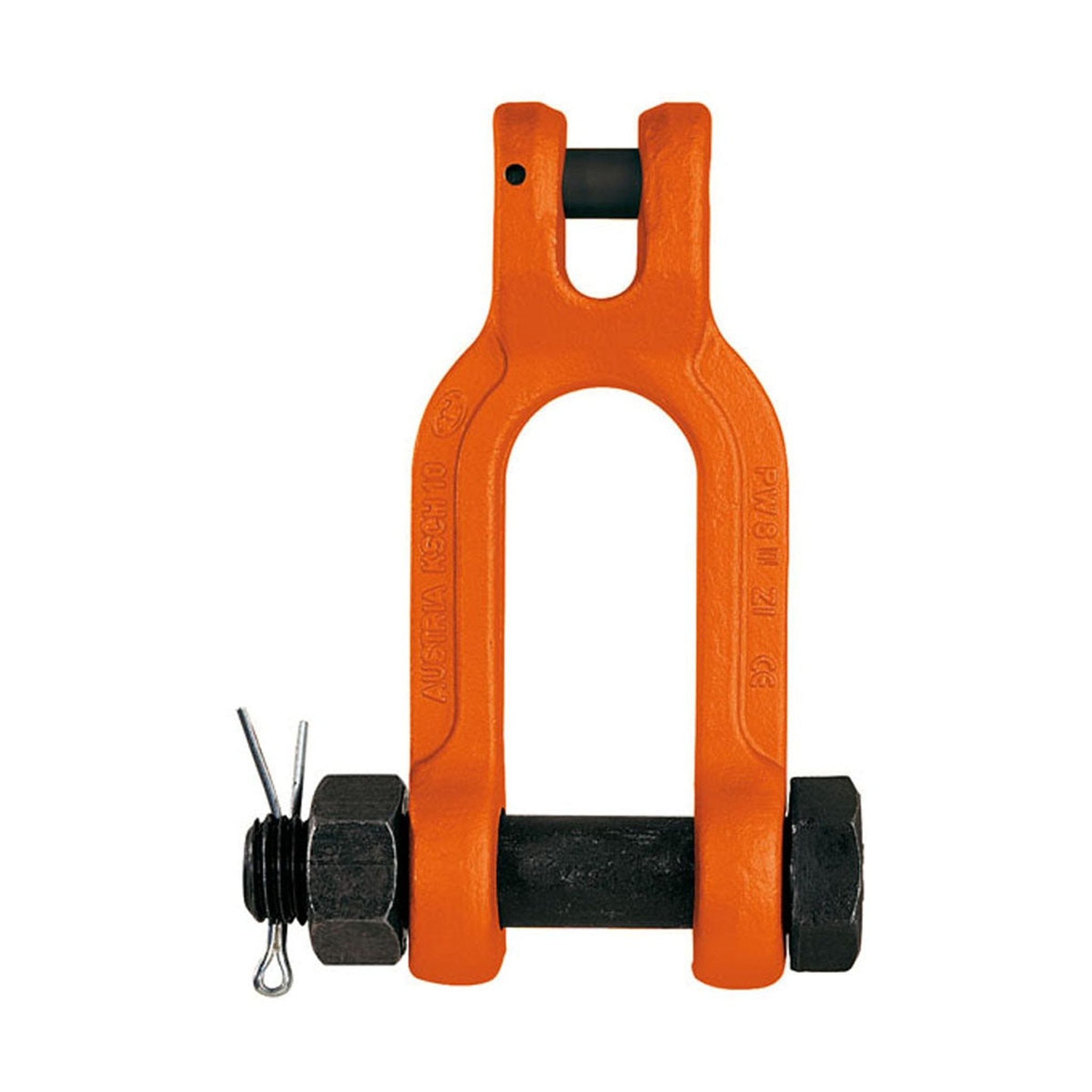

Tento vysoko odolný strmeň sa skladá zo špeciálneho skrutky, matky a kolíka, vďaka ktorému nemôže prakticky dôjsť k strate skrutky. Široké roztvorenie strmeňa umožňuje všestranné využitie, napr. Môže byť použitý na traverzy. Spojovací systém umožňuje rýchle a jednoduché spojenie s reťazou bez nutnosti použitia ďalšieho spojovacieho článku. Strmeň je vyrábaný podľa normy EN 1677-1 s mechanickými hodnotami pre G10, a je dodávaný s návodom na použitie, certifikáciou BG a CE označením.

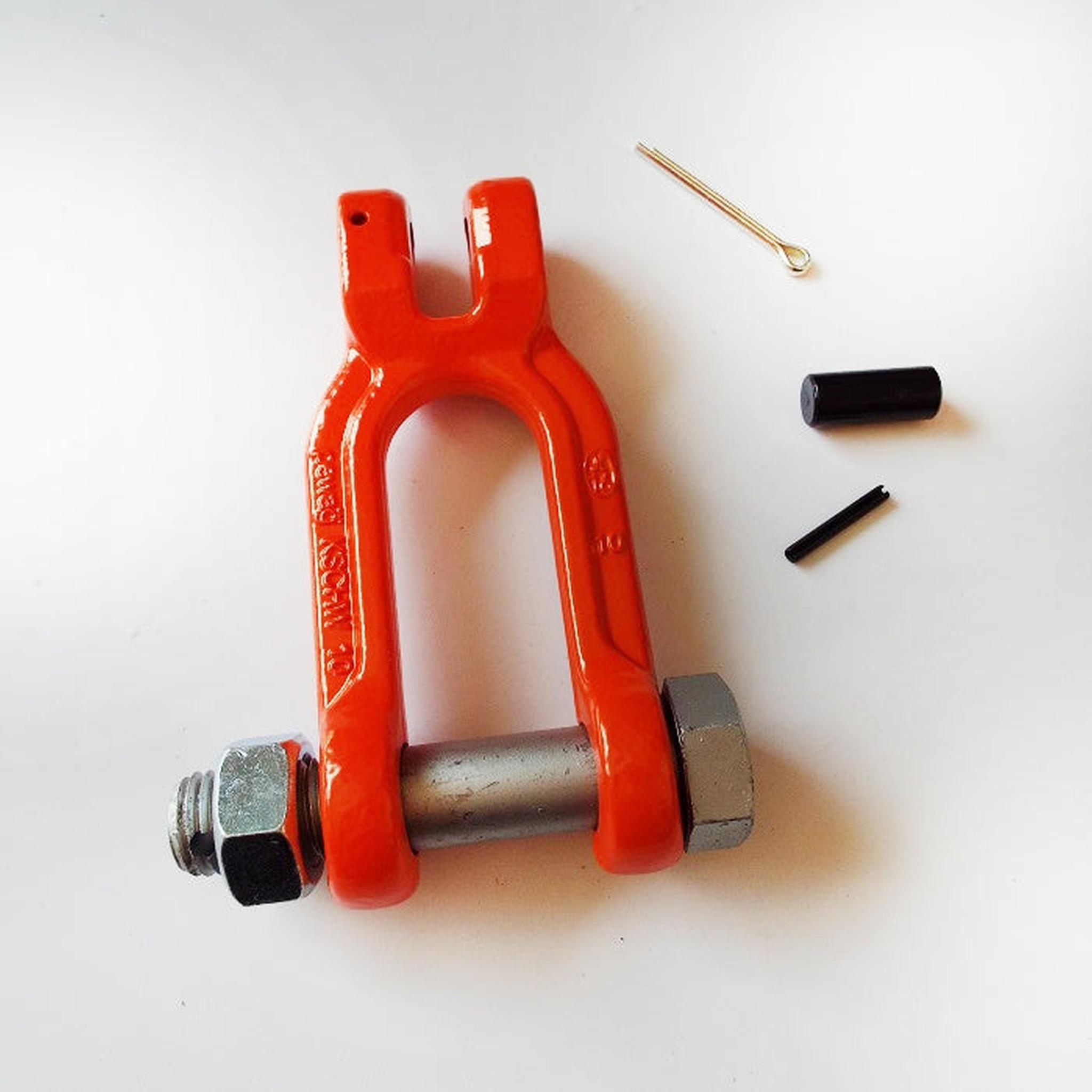

Pred každým použitím sa uistite, že bezpečnostný kolík je na svojom mieste a že strmeň môže byž zaťažovaný len v priamom ťahu. Bočné zaťaženie nie je povolené. Montáž musí byť vykonaná kompetentnou osobou. Nie je potrebné použiť žiadne špeciálne náradie. Sada náhradných dielov KBSW obsahuje spojovací čap a západku. Sada náhradné dielov KBMSW obsahuje špeciálnu skrutku, matku a kolík.

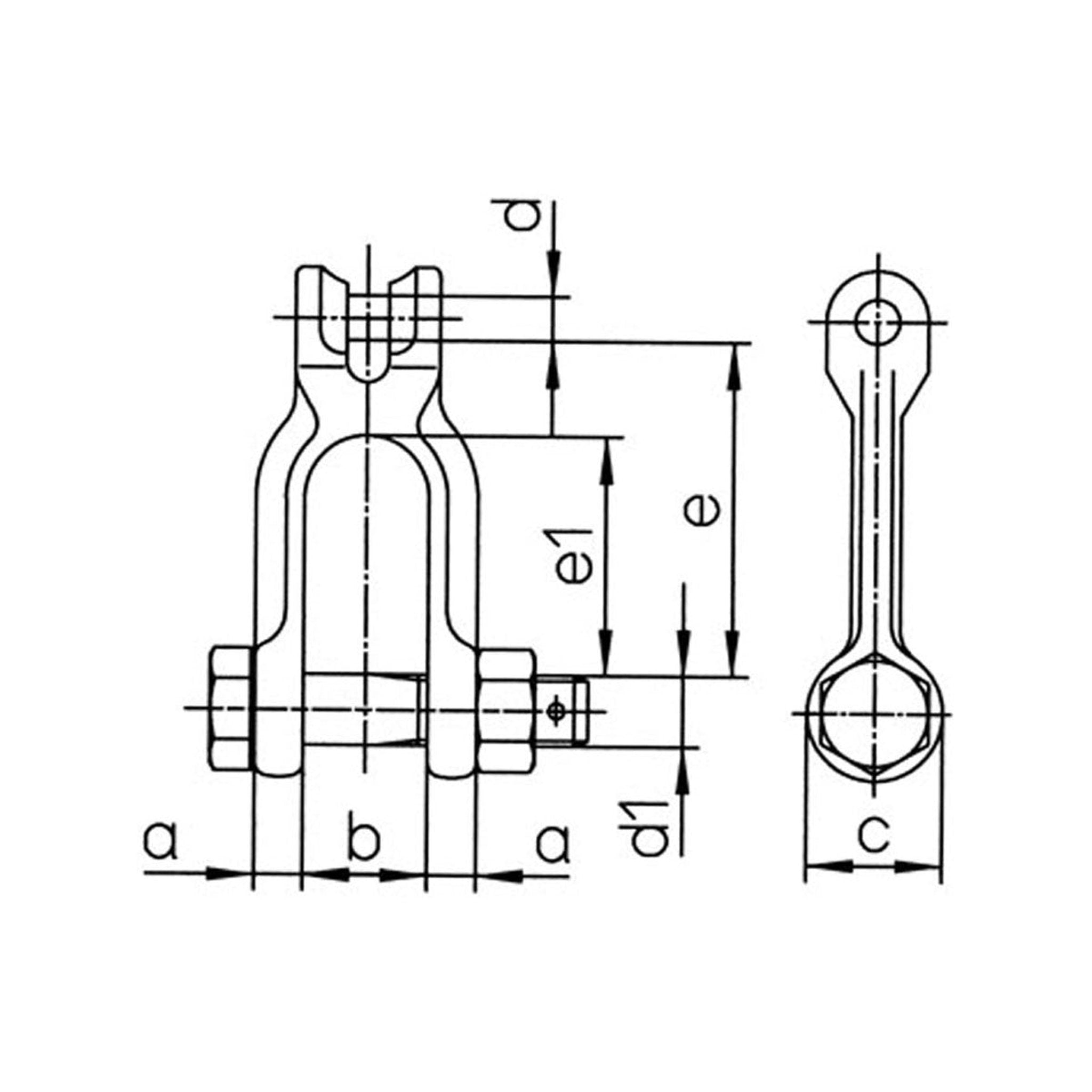

| Označenie | Nosnosť | e | e1 | b min. | a | d | c | d1 | Hmotnosť |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | kg |
| KSCHW 7 | 1900 | 76 | 54 | 26 | 12 | 9 | 31 | 16 | 0,49 |
| KSCHW 8 | 2500 | 76 | 54 | 26 | 12 | 10 | 31 | 16 | 0,49 |
| KSCHW 10 | 4000 | 105 | 76 | 32 | 16 | 12,5 | 39 | 20 | 0,95 |
| KSCHW 13 | 6700 | 113 | 77 | 42 | 21 | 16 | 50 | 24 | 1,89 |
