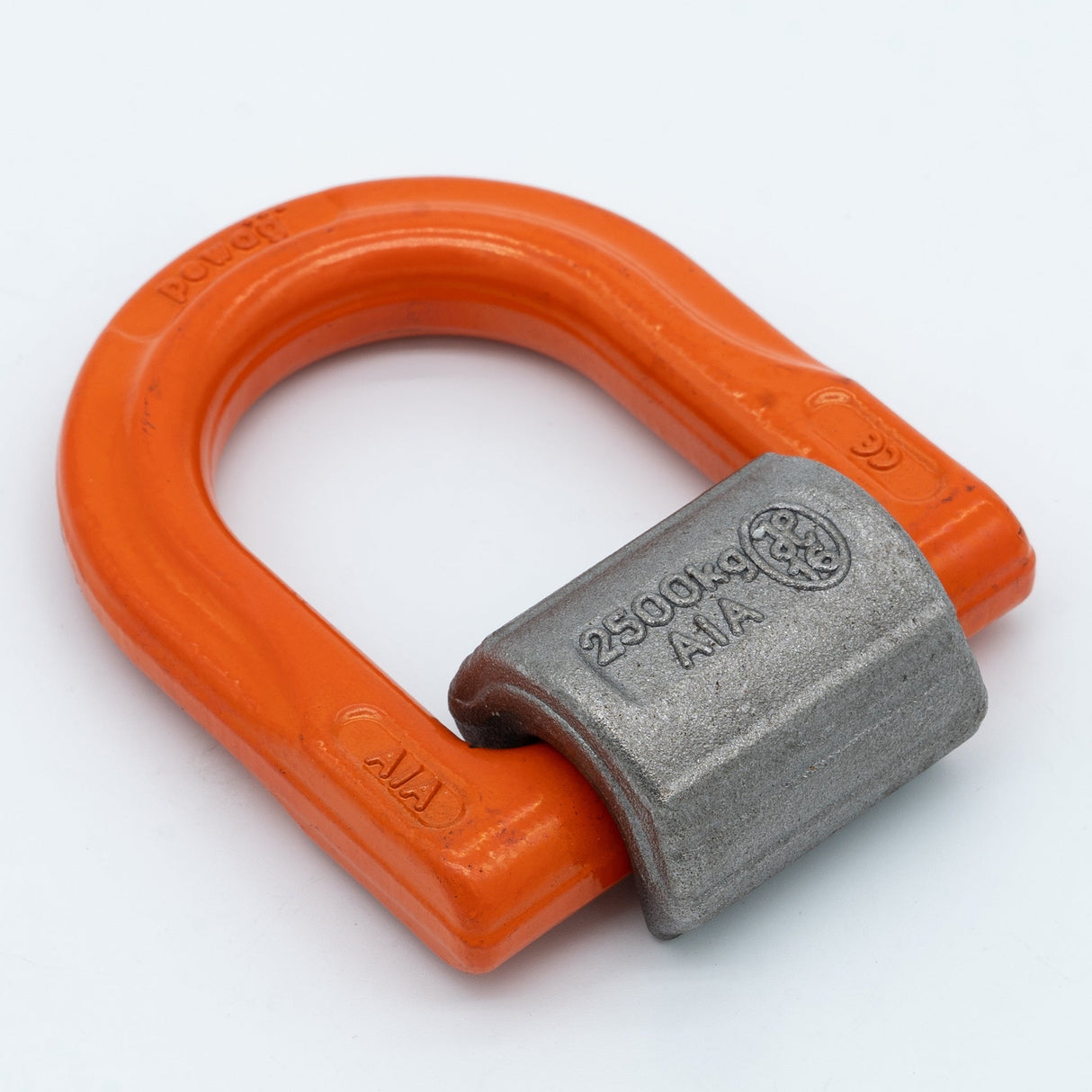

PLEW eta - oko na navarenie, trieda 10, PEWAG
PLEW eta - oko na navarenie, trieda 10, PEWA
Vysokopevnostný vázacíací bod pewag winner Profilift eta, na naváranie na časti strojov alebo konštrukcie vozidiel ako ideálny uchopovacie a manipulačné prvok. Vzhľadom k integrovanej pružine bude krúžok držať v každej požadovanej polohe.
PLEWA má vyššiu pevnosť než pewag PLE / N a navyše môže byť viac zaťažený v správnom smere ťahu (viď návod na použitie). Drážky na zváracie konzole pri 45 ° a 60 ° zjednodušujú rozpoznanie povoleného sklonu.
Každý zdvíhací bod je dodávaný s individuálnym výrobným číslom. K dispozícii tiež s peTAG - na požiadanie.
Pre zváranie platí pokyny podľa DIN EN ISO 14341. Zváranie môže vykonávať iba zvárač s platnou kvalifikáciou podľa EN 287-1 alebo EN ISO 9606-1.
Zdvíhacie body sú balené jednotlivo a spoločne s používateľskou príručkou a pokyny pre zváranie.
Povolené použitia
Nosnosť podľa na tabuľky WLL v povolenom smere ťahu (obr.: Povolené smery ťahu)
Nepovolené použitie
Uistite sa, že pri manipulácii nemôže dôjsť k nesprávnemu zaťaženej z dôvodu:
- Smer ťahu je zablokovaný.
- Smer ťahu sa nenachádza v predpokladanej oblasti.
- Viazacie oko sa opiera o hrany alebo náklad.
| Označenie | Nosnosť | a | b | c | d | e | f | h | l | Hmotnosť |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| PLEW 1,5 t | 1500 | 32 | 38 | 65 | 14 | 65 | 40 | 25 | 35 | 0,32 |
| PLEW 2,5 t | 2500 | 37 | 44 | 75 | 16 | 76 | 47 | 28 | 41 | 0,50 |
| PLEW 4 t | 4000 | 43 | 48 | 84 | 18 | 83 | 51 | 32 | 45 | 0,75 |
| PLEW 6,7 t | 6700 | 58 | 60 | 107 | 24 | 108 | 64 | 44 | 56 | 1,70 |
| PLEW 10 t | 10000 | 69 | 66 | 126 | 27 | 123 | 69 | 54 | 61 | 2,80 |
| PLEW 19 t 1) | 19000 | 92 | 95 | 171 | 38 | 168 | 100 | 68 | 89 | 6,50 |
1) Pružiny pomáhajú pri navareniu. Pri tomto prevedení krúžok nepřidržují vo všetkých polohách.
