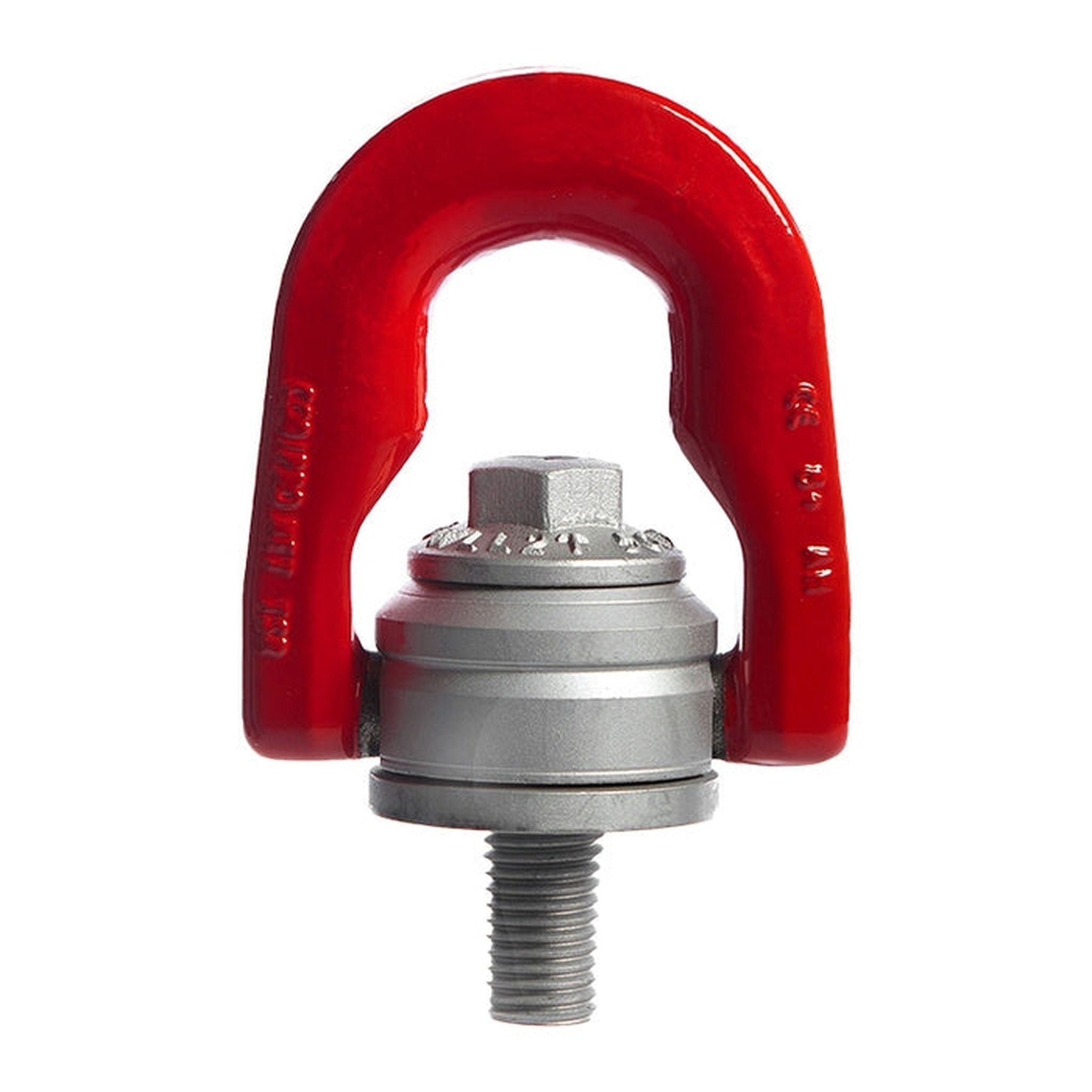

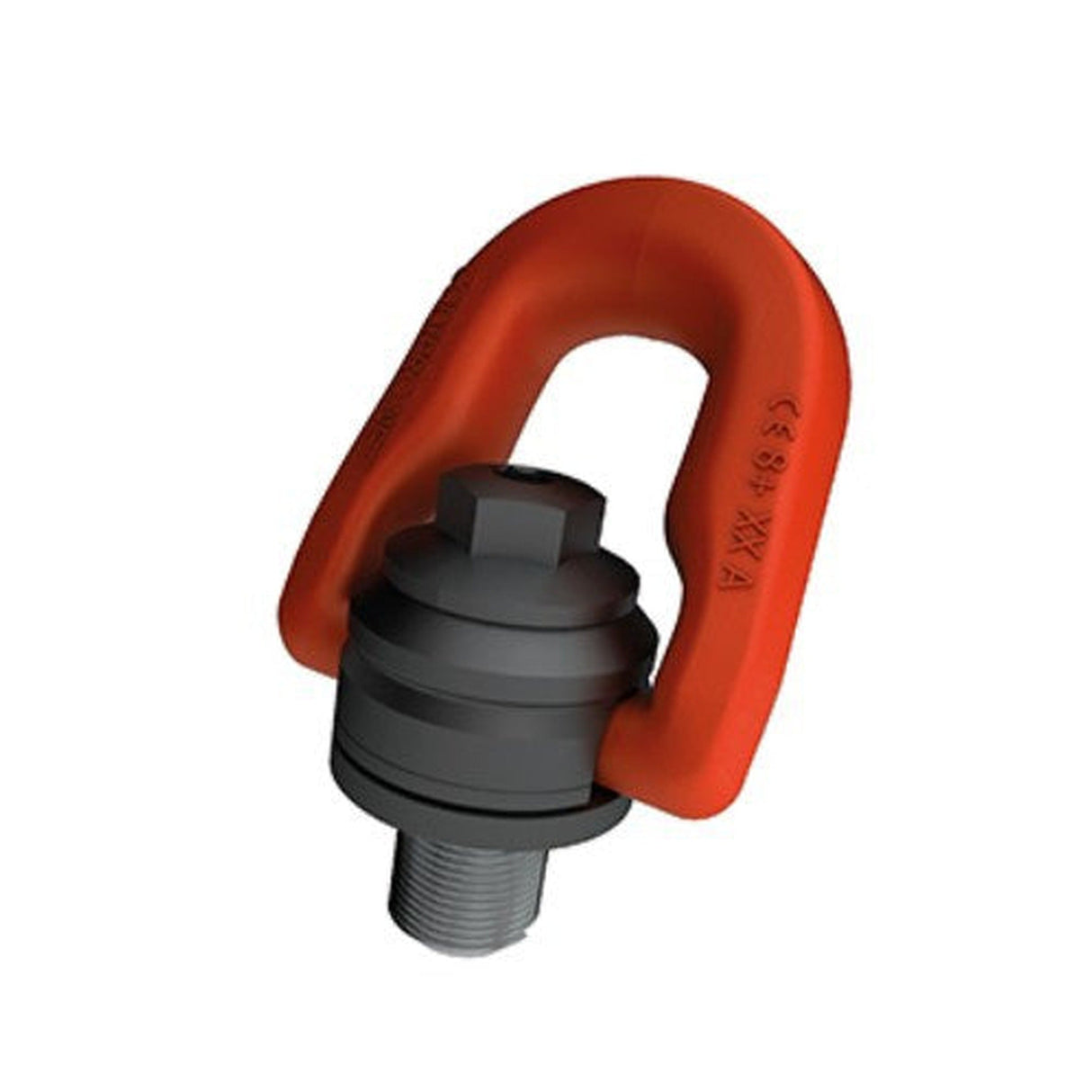

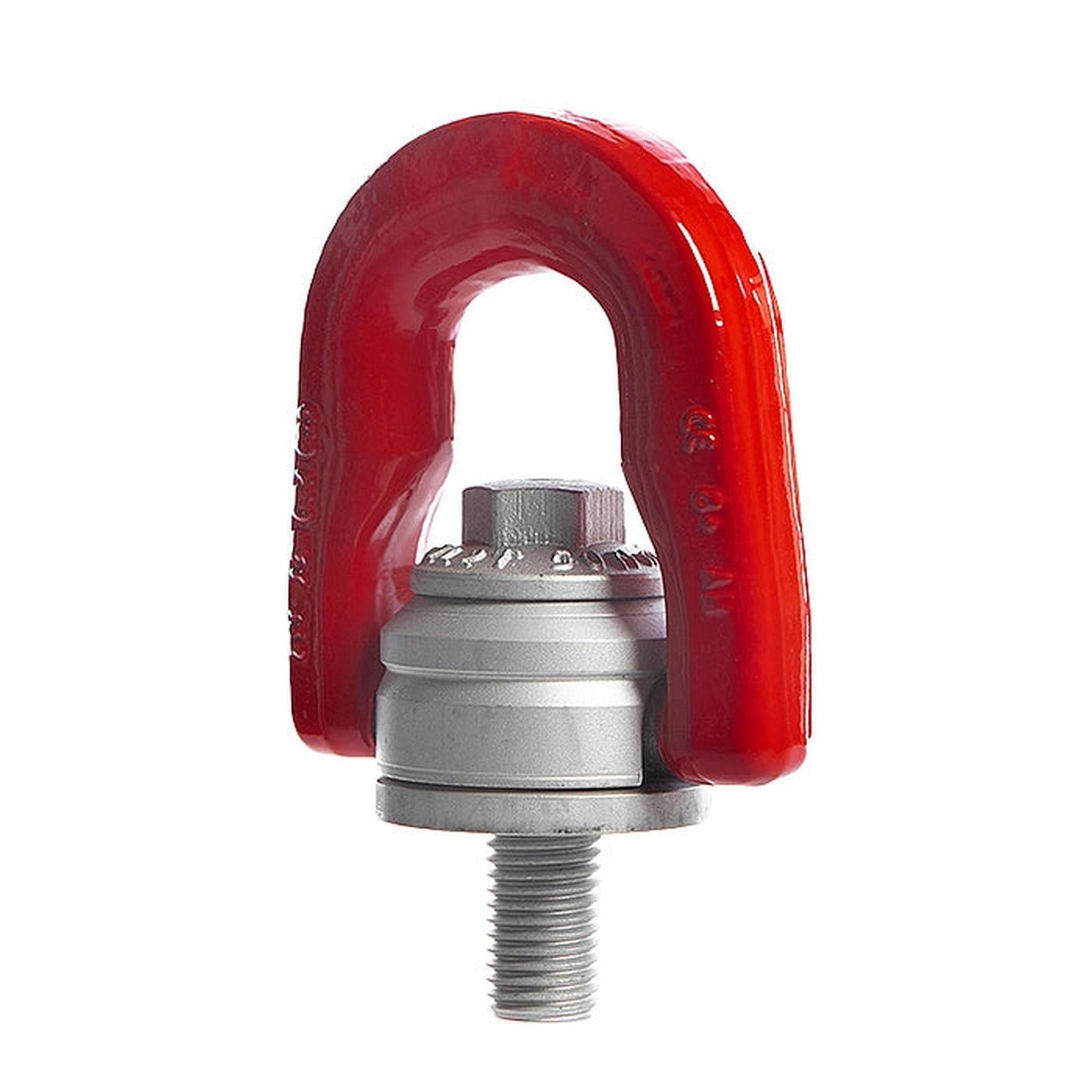

Otočný viazací bod DSP UP - CODIPRO
Otočný viazací bod DSP UP - CODIPRO
S ložiskom, otočný aj pod záťažou.
Rovnaká nosnosť vo všetkých smeroch.
Každý kus má unikátne číslo.
Certifikát 3.1 podľa EN 10204 sa dodáva ku každému produktu.
Vyrobené v EU.
Dostupný vo veľkostiach M8 - M20 v štandardnom vyhotovení (iné prevedenie na dopyt).
Je možné objednať závit s ľubovoľnou dĺžkou - dodanie vo veľmi krátkych dodacích lehotách.
Je možné objednať aj jeden kus, nie je obmedzené minimálne množstvo.
Nosnosť (WLL) od 0,3 t - 2,5 t.
Bezpečnostné koeficient 5: 1.
Materiál zodpovedá triede ocele 8 (T8) (G80).
Prevedenie s metrickými závitmi aj so závitmi UNC.
Modely 2D a 3D na vyžiadanie.

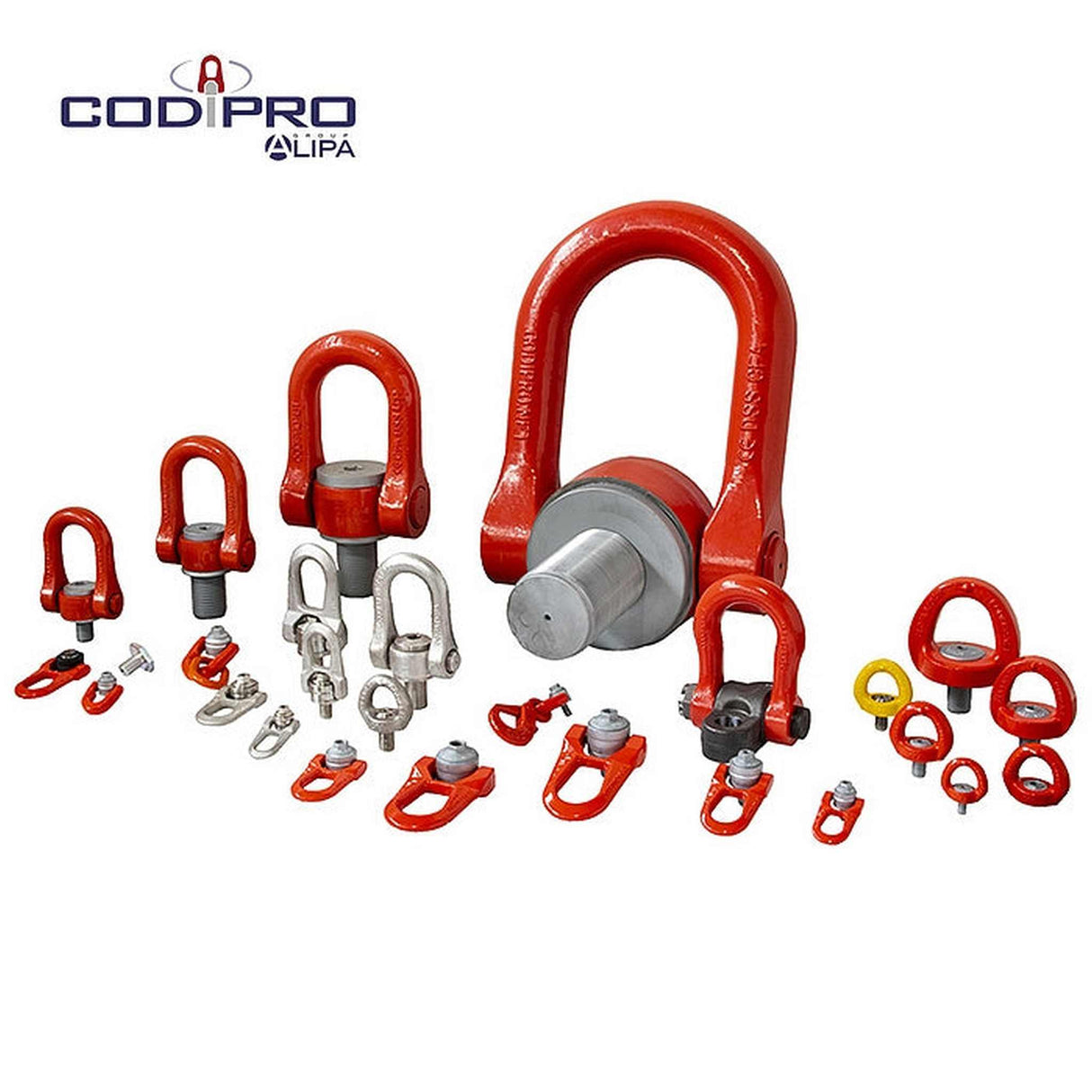

Kompletný katalóg produktov firmy CODIPRO na stiahnutie tu: https://www.pavlinek.cz/db/wysiwyg/File/katalogy/CODIPRO/CODIPRO.pdf
| Typ | Závit | SF 5:1 WLL | L1 | Moment | S1 | S2 | A | B | C | D | E | F | G | Hmotnosť |
| --- | (mm) | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| DSP M 8 | M 8 (x1,25) | 0,40 | 14 | 6 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M 10 | M 10 (x1,50) | 0,70 | 17 | 10 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M 12 | M 12 (x1,75) | 1,05 | 21 | 15 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| DSP M 14 | M 14 (x2) | 1,40 | 23 | 30 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13,0 | 0,9 |
| DSP M 16 | M 16 (x2) | 2,00 | 27 | 50 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13,0 | 0,9 |
| DSP M 18 | M 18 (x2,5) | 2,30 | 27 | 70 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13,0 | 1,0 |
| DSP M 20 | M 20 (x2,5) | 2,50 | 30 | 100 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13,0 | 1,0 |
