Permanentný bremenový magnet PML
Permanentný bremenový magnet PML

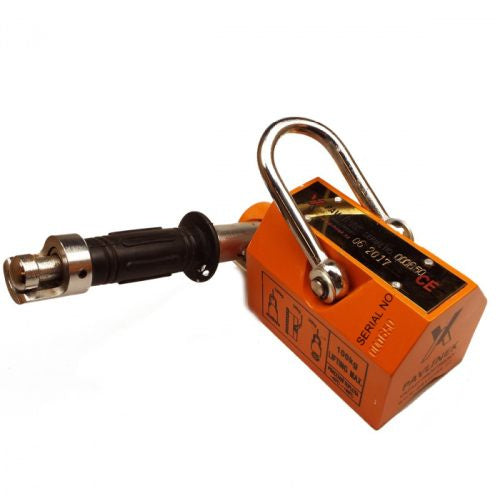

Permanentné zdvíhacie magnety PML sú určené na zdvíhanie a prepravu železných bremien obdĺžnikového aj kruhového prierezu. Manipulácia s nimi je veľmi jednoduchá a bezpečná. Sú ideálnym zdvíhacím zariadením pre výrobné haly, lodenice, sklady a prepravné firmy.

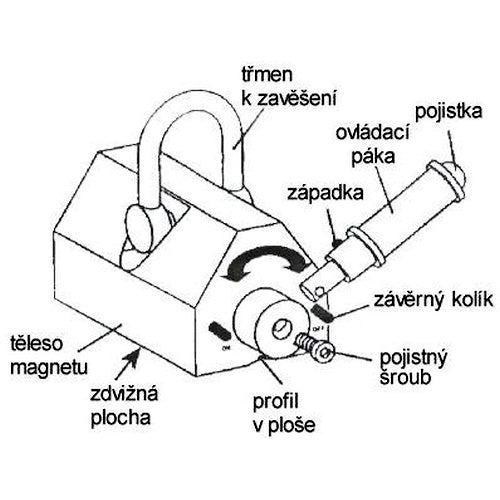

Hlavnou časťou zdvíhacieho magnetu je rotačná magnet, produkujúce silné magnetické pole na zdvižnej ploche. Vďaka profilu v tejto ploche magnet udrží aj bremená v tvare valca.
Magnetické pole je riadené otáčaním ovládacej páky. Uvedením páky do polohy OFF je magnetické pole odtienené. Otočením páky v smere šípky (ON) je magnetické pole orientované do zdvižnej plochy. Poistka na konci rukoväte uvoľní západku, do ktorej zaskočí záverný kolík, ak je páka v polohe ON. Strmeň v hornej časti slúži na zavesenie zdvíhacieho magnetu na vhodný bremenový hák.
Zdvíhacie magnet je možné používať v teplotnom rozmedzí -40 st. C až +80 st. C.
| Typ | Nosnosť | Nosnosť pri zdvíhaní valce |
Min-max priemer |
Min. hrúbka steny |
Max. dĺžka bremien |

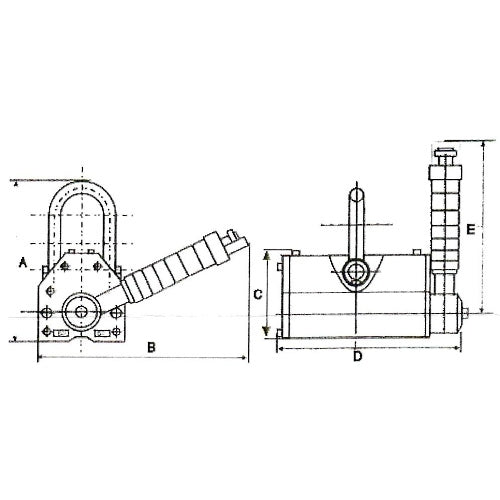

Dĺžka D |
Šírka B |
Výška A |
Radius E ovládacej páky |
Hmotnosť |
| --- | kg | kg | mm | mm | mm | mm | mm | mm | mm | kg |
| PML-1 | 100 | 30 | 50-100 | 10 | 1 500 | 133 | 168 | 125 | 146 | 2,9 |
| PML-3 | 300 | 100 | 60-200 | 10 | 2 000 | 210 | 240 | 146 | 204 | 9,6 |
| PML-6 | 600 | 200 | 65-270 | 15 | 2 500 | 280 | 277 | 195 | 225 | 23,0 |
| PML-10 | 1000 | 300 | 80-300 | 25 | 3 000 | 331 | 358 | 250 | 308 | 36,0 |
| PML-15 | 1500 | 500 | 80 -300 | 30 | 3 000 | 358 | 494 | 288 | 416 | 64,0 |
| PML-20 | 2000 | 600 | 90-360 | 35 | 3 500 | 486 | 461 | 282 | 411 | 85,0 |
