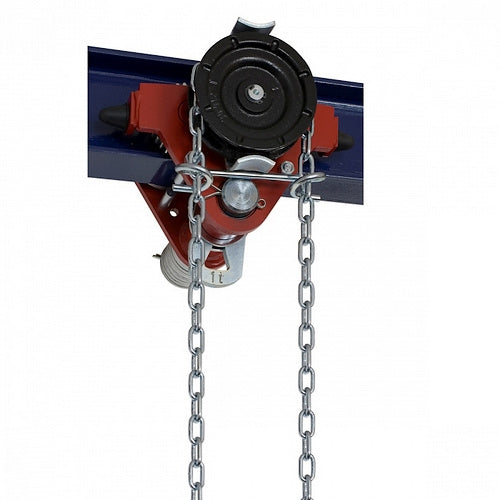

Jednonosníková mačka BRANO, ručne ovládaná, Z420-A, 1000kg

Jednonosníková mačka BRANO, ručne ovládaná, Z420-A, 1000kg

Inovácia typu Z410 - jednonosníková mačka je opatrená bezpečnostnými nárazníky.

Použitie:
Ako mačky s ručne ovládaným pojazdom na zavesenie zdvíhadiel BRANO, prípadne zdvíhadiel iných značiek zodpovedajúcej nosnosti.
Slúži na premiestňovanie bremien v priestore žeriavovej dráhy.

Ako súčasť obslužných zdvíhadiel na montážne a údržbárske práce v technologických zariadeniach každého druhu.
Možnosť používania vo výbušnom prostredí (NEXP).
Pre zlepšenie koróznej odolnosti, môžeme ponúknuť ovládacie reťaz s povrchovou úpravou žiarovým zinkom (hrúbka cca 50μm).

Vlastnosti:

Jednoduchá konštrukcia, jednoduché prispôsobenie mačky šírke žeriavovej dráhy
jednoduchá obsluha.
Minimálne nároky na údržbu.
Jednonosníková mačka je určená pre pojazd po horizontálnej žeriavovej dráhe.
Môže rolovať ako po profiloch so šikmou prírubou (valcované "I" profily), tak po profiloch s rovnou prírubou (profily typu "IPE, HEA, HEB, HEM").
Mačka sa bežne vyrába pre základný zdvih 3m. Možnosť voľby pre zdvih od 3m do 12m.

Novinka: doplnenie typu Z420-C - rozšírenie použitia pre väčší rozsah šírky príruby nosníka.

Typ

Nosnosť

a

h

L

v

d1

r

k

m

n

Nosník (I, IPE, HEA, HEB, HEM) - b

Nosník (I, IPE, HEA, HEB, HEM) - R

---

t

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

Z420-A

1

245

100

178

209

55

87

95

52-80

99-126

50-113

1000
