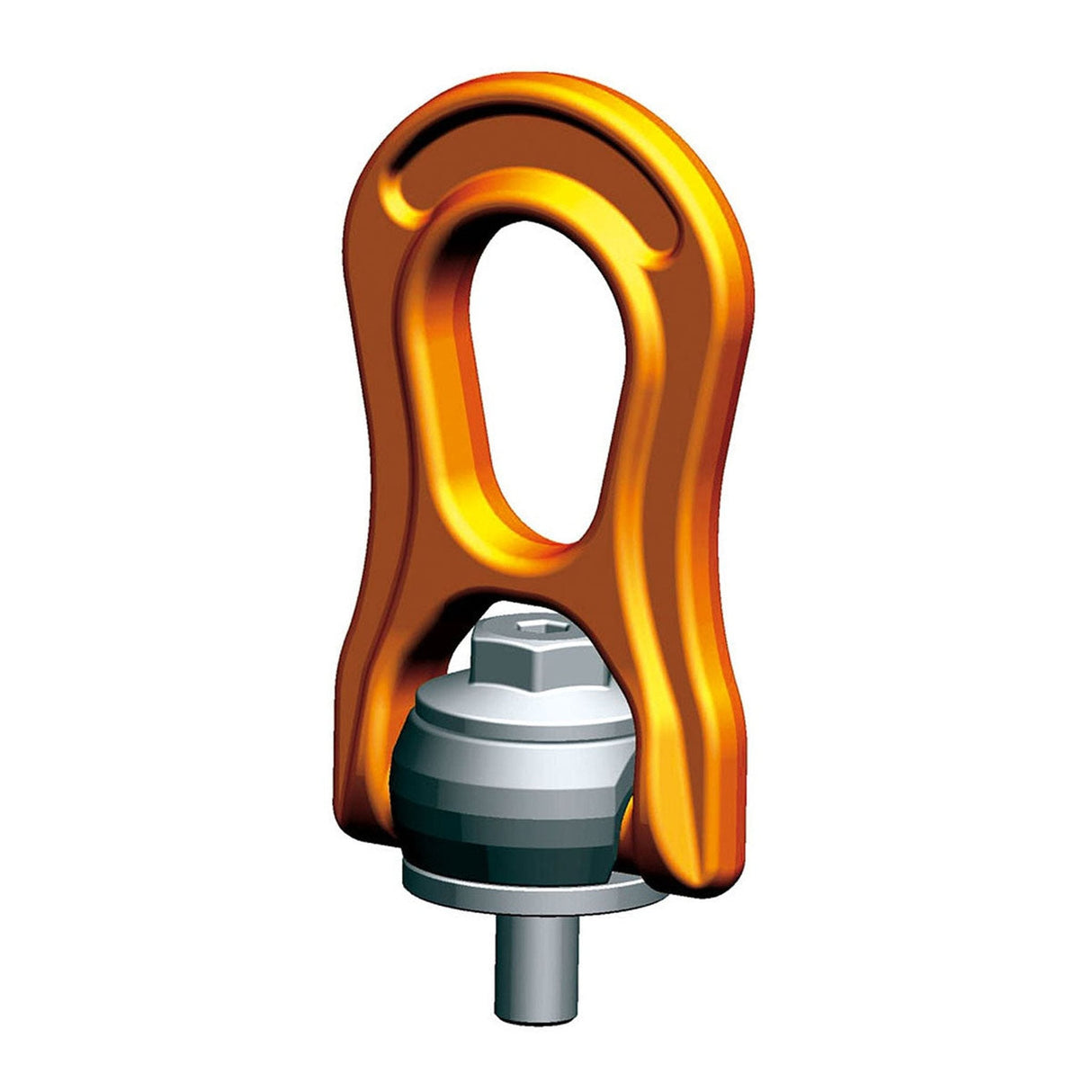

Otočný viazací bod k naskrutkovaniu - PLBW - Pewag Winner Profilift

PEWAG  |  SKU: 092PE002-0008
Typ, Nosnost, Velikost
€57,10 EUR bez DPH
Doprava vypočítaná pri pokladni.

Otočný viazací bod k naskrutkovaniu - PLBW - Pewag Winner Profilift

Skrutkovateľný viazaci bod s päťnásobnou bezpečnosťou,

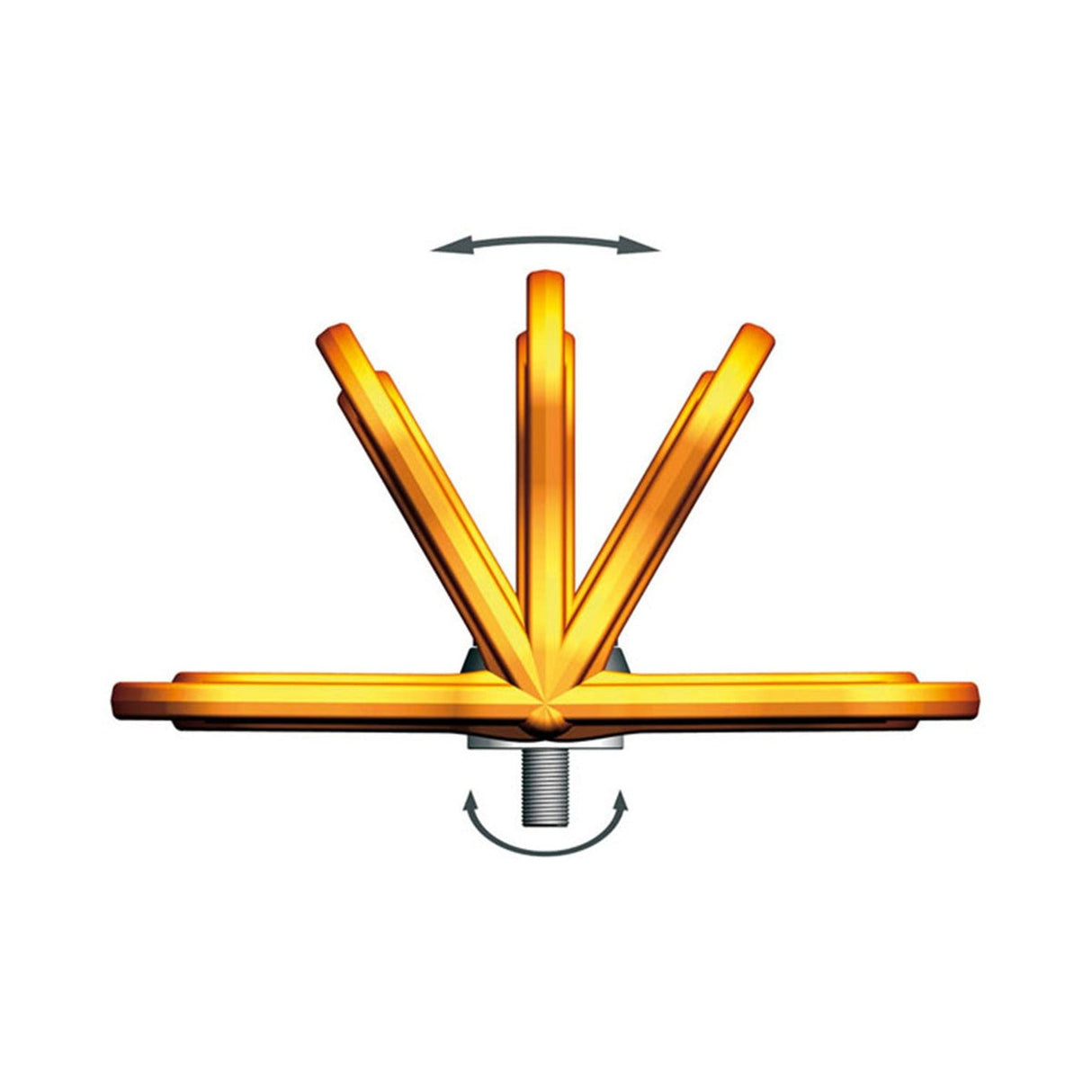

- otočný o 360 °,
- zvýšená nosnosť v priamom ťahu,

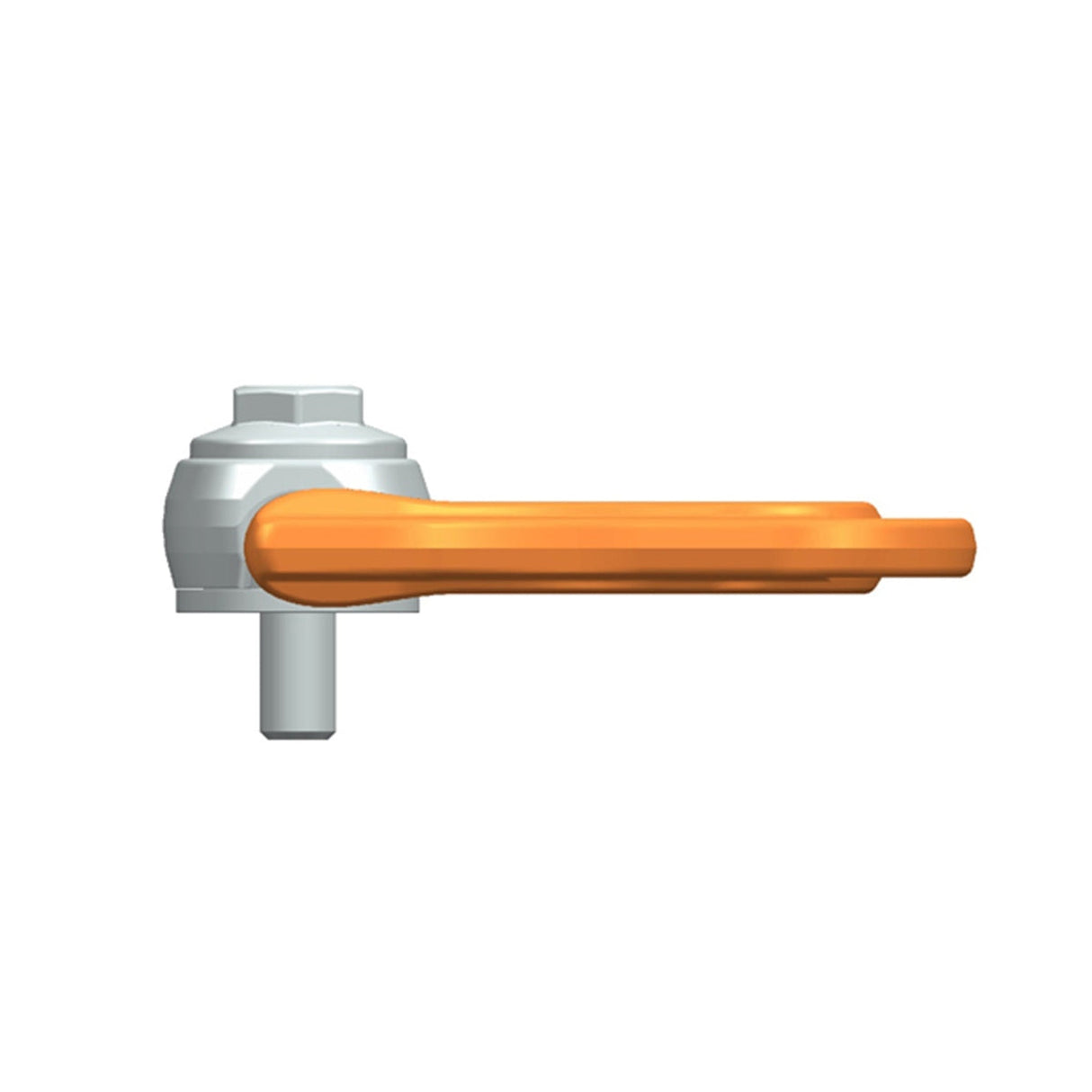

- oko sklopné o 180 °, drží v požadovanej pozícii vďaka vymeniteľnému perku,
- patentovaný, vymeniteľný zvláštne skrutku v pevnostnej triede 10.9
- montovateľný šesťhranom alebo francúzskym kľúčom

Viazacie body pewag winner Profilift beta sú označené individuálnym sériovým číslom, s možnosťou spätného dohľadania, a nosnosťou pre väčšinu spôsobov zavesovanie. V dovoleniek pracovných pozíciách zodpovedá bezpečnosť 5tich násobnému istenie.

pewag winner Profilift beta je k dispozícii s metrickým a UNC závitom, vzhľadom na to, že váz.body s metrickým závitom sú tiež dostupné vo viacerých spec.délkách. Tabuľka s rôznou maximálnou nosnosťou v závislosti od typu aplikácie v súvislosti s druhom zdvíhacieho zariadenia, počtom prameňov a uhlom sklonu, je súčasťou užívateľské príručky a je priložená v balení.

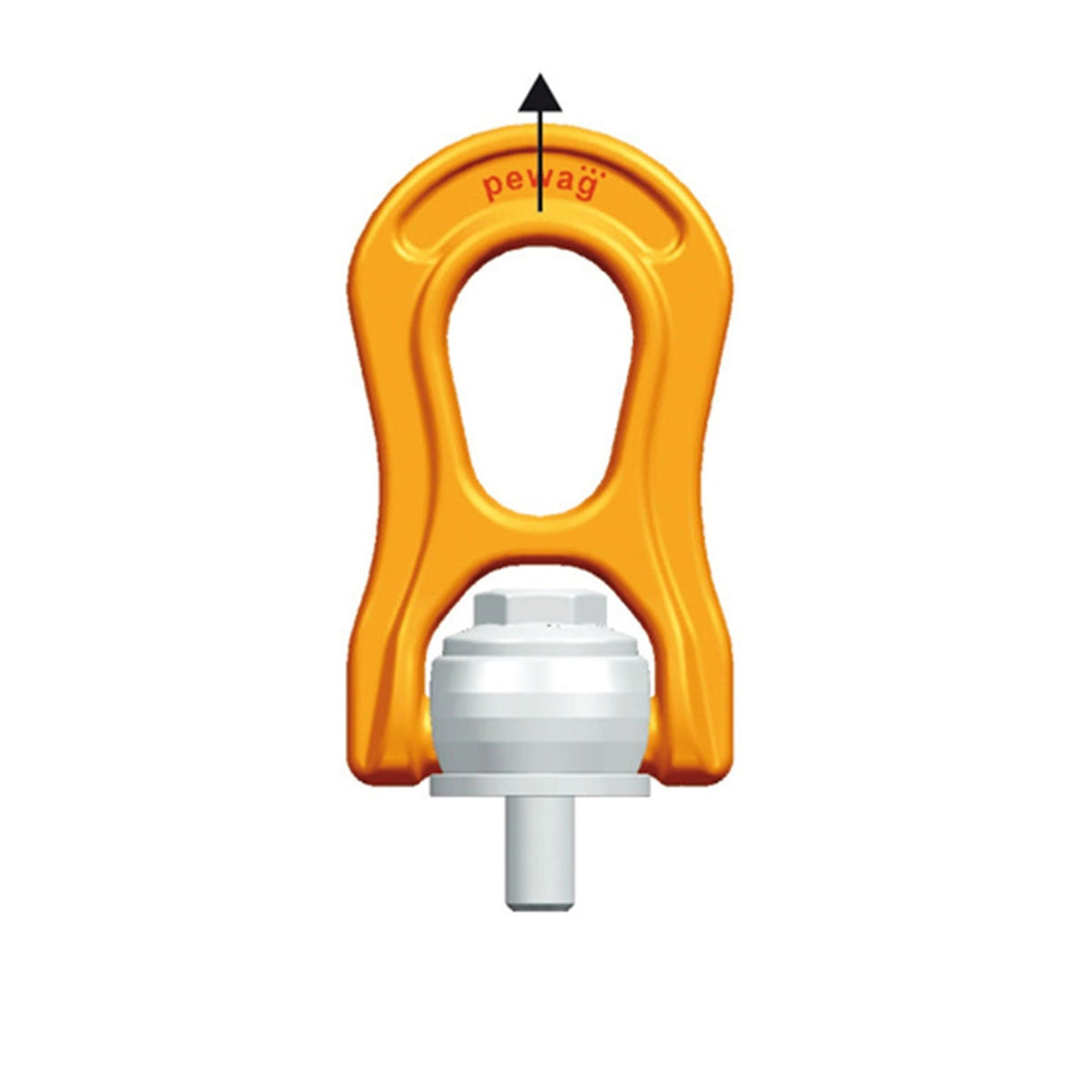

Dovolené použitie
Nosnosť musí zodpovedať kontrolnému certifikátu, respektíve tabuľke nosnosťou.
V uvedených smeroch.

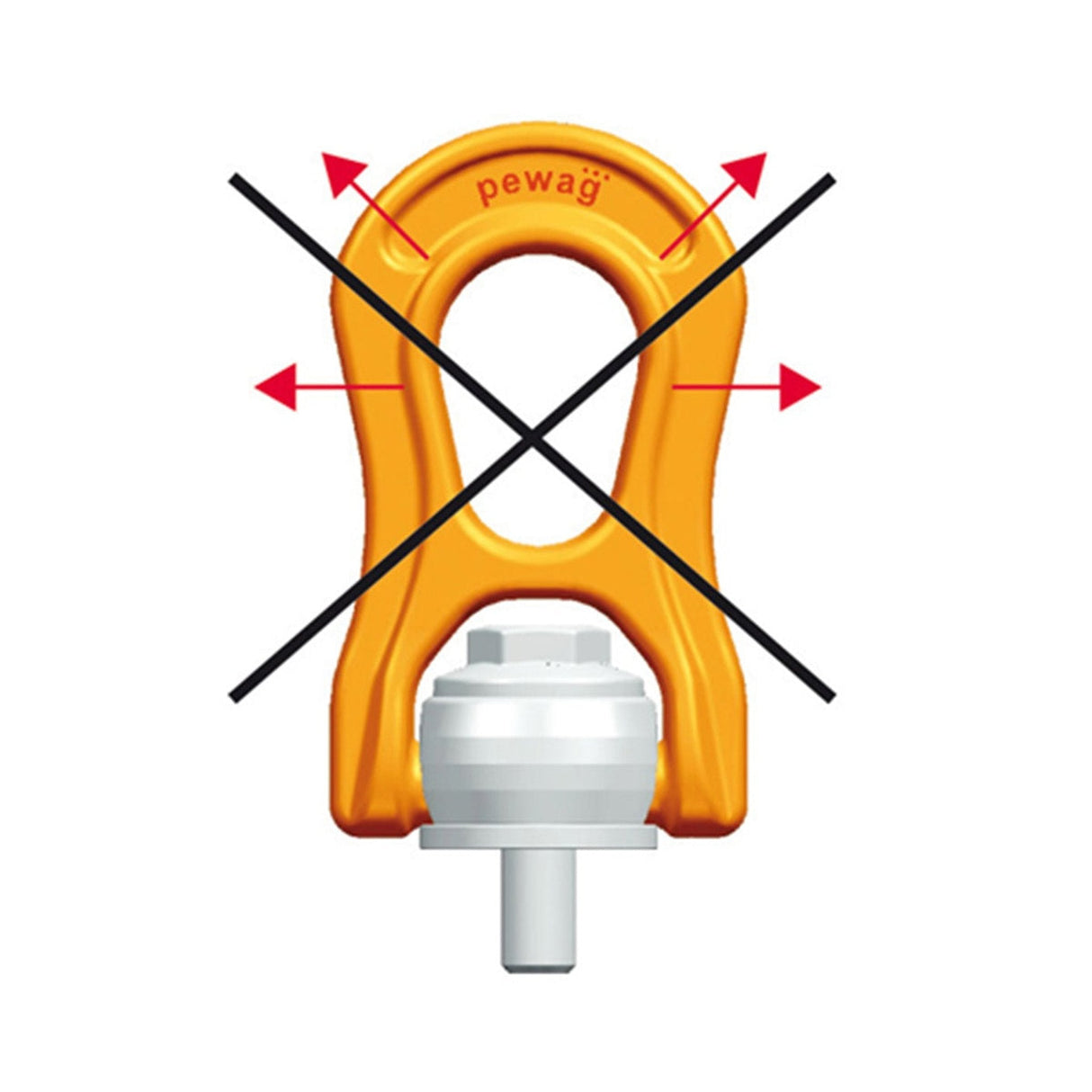

Neprípustné použitie

Uistite sa, že pri zavesovanie bremena nemôže nastať napr .:
- smer ťahu je zablokovaný,
- smer ťahu nie je v predpokladanej oblasti,

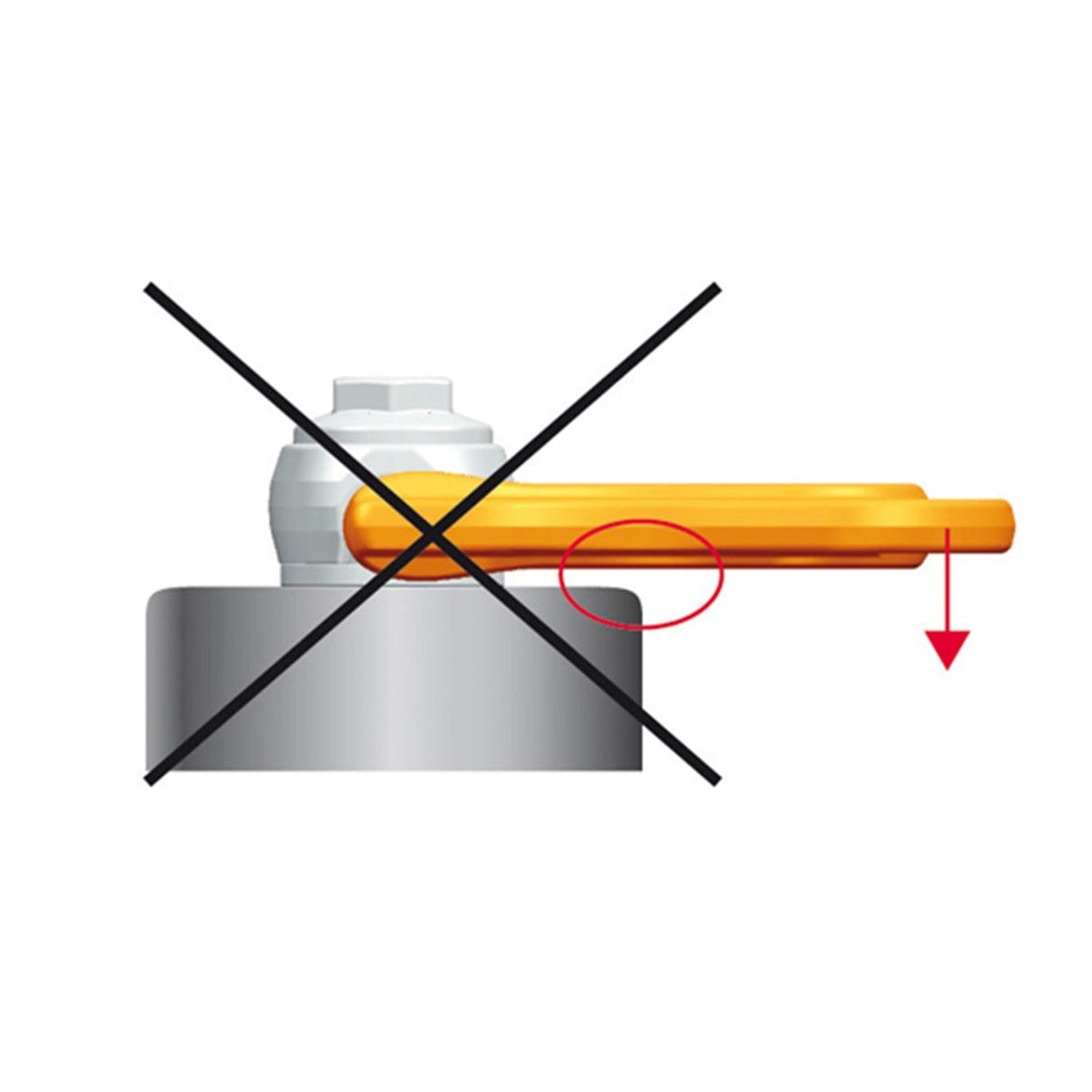

- viazacie oko sa neopiera o hranu alebo náklad.
Viazacie oko musí byť natočené v smere ťahu pred zavesovaním - neotáčať pod zaťažením.

Viac podrobností v užívateľskej príručke.

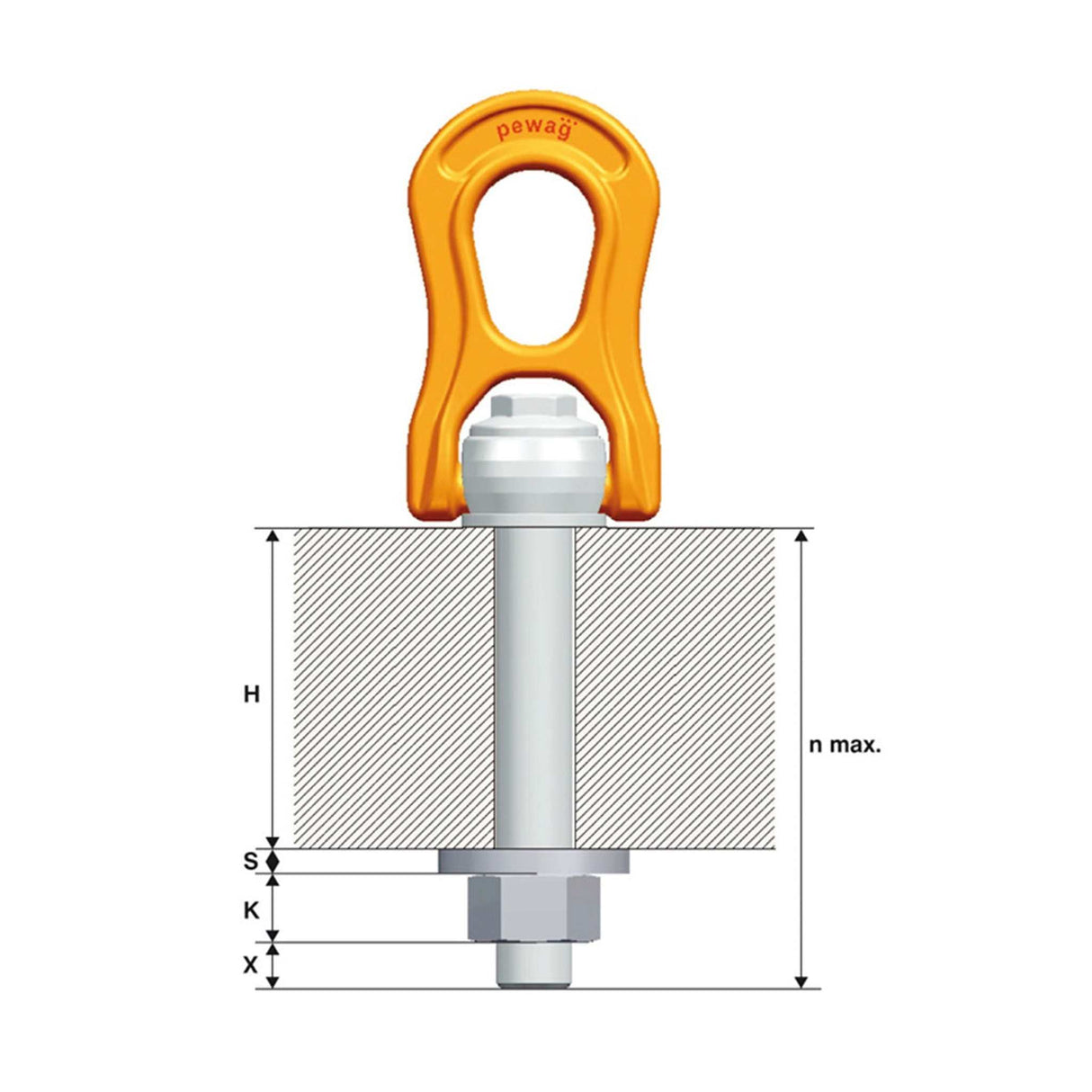

Výpočet potrebnej dĺžky závitu (L):
L = H + S + K + X
H = výška materiálu
S = výška podložky
K = výška matice (závisí na veľkosti závitu skrutky)
X = presah dĺžky skrutky (dvoujnásobek stúpanie závitu)

V prípade požiadavky na špeciálne dĺžku závitu, prosíme uvádzajte požadovanú dĺžku "L".

Videoprezentácia

Otočný viazací bod k naskrutkovaniu - PLBW - Pewag Winner Profilift

Typ Závit Nosnosť a b c e f g h n n max Hmotnosť
--- mm kg mm mm mm mm mm mm mm mm mm kg
PLBW 0,3t M8 300 29 56 30 38 18 27 94 13 80 0,31
PLBW 0,6t M10 600 29 56 30 38 18 27 94 15 100 0,35
PLBW 1t M12 1000 29 56 30 38 18 27 94 17 180 0,37
PLBW 1,3t M14 1300 43 79 45 55 25 38 138 22 220 1,03
PLBW 1,6t M16 1600 43 79 45 55 25 38 138 24 260 1,04
PLBW 2t M18 2000 43 79 45 55 25 38 138 27 295 1,07
PLBW 2,5t M20 2500 43 79 45 55 25 38 138 30 335 1,08
PLBW 3t M22 3000 64 118 68 85 38 58 209 33 355 3,50
PLBW 4t M24 4000 64 118 68 85 38 58 209 36 355 3,60
PLBW 5t M27 5000 64 118 68 85 38 58 209 40 355 3,60
PLBW 6,3t M30 6300 64 118 68 85 38 58 209 45 355 3,70
PLBW 8t M33 8000 106 188 108 132 60 91 331 54 328 14,30
PLBW 10t M36 10000 106 188 108 132 60 91 331 59 328 14,40
PLBW 12,5t M42 12500 106 188 108 132 60 91 331 69 328 14,70
PLBW 15t M48 15000 106 188 108 132 60 91 331 74 328 15,00
