Spojovací článok Unilock U, trieda 8, PEWAG
Spojovací článok Unilock U, trieda 8, PEWAG
Zodpovedá norme EN 1677-1.
Zvláštne príslušenstvo v G8.
Svorník, bezpečnostné matice a podložky sú predajné tiež samostatne (UBMS).
Matku dotiahnuť tak, aby skrutka zostal pohyblivý.
Spojovací článok pre:
- závesný článok - reťaz,
- hák - reťaz,
- reťaz - rôzne spojovacie články.
Odolný teplotám do 100 ° C.
Pozor na nosnosti - nezodpovedajú G10.

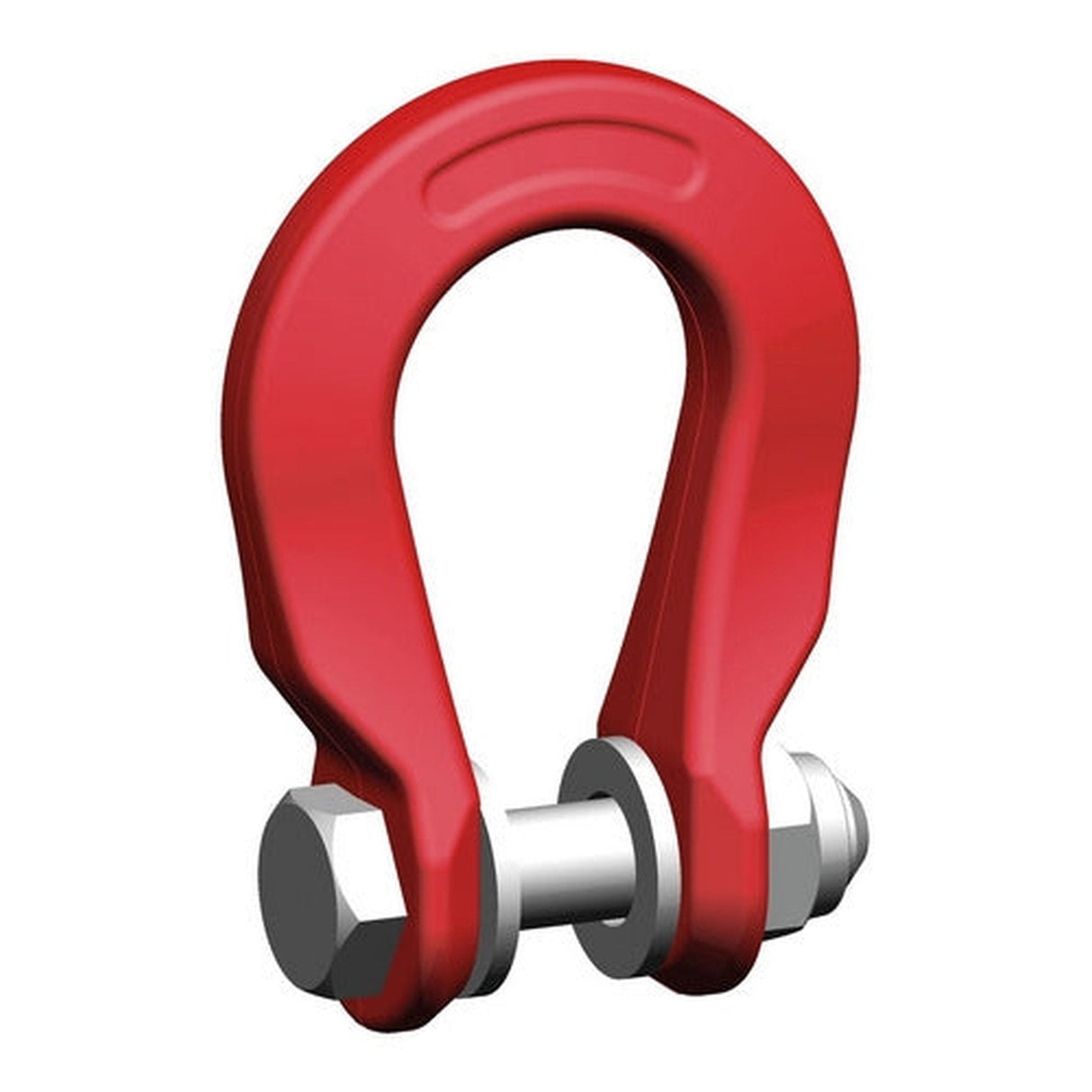

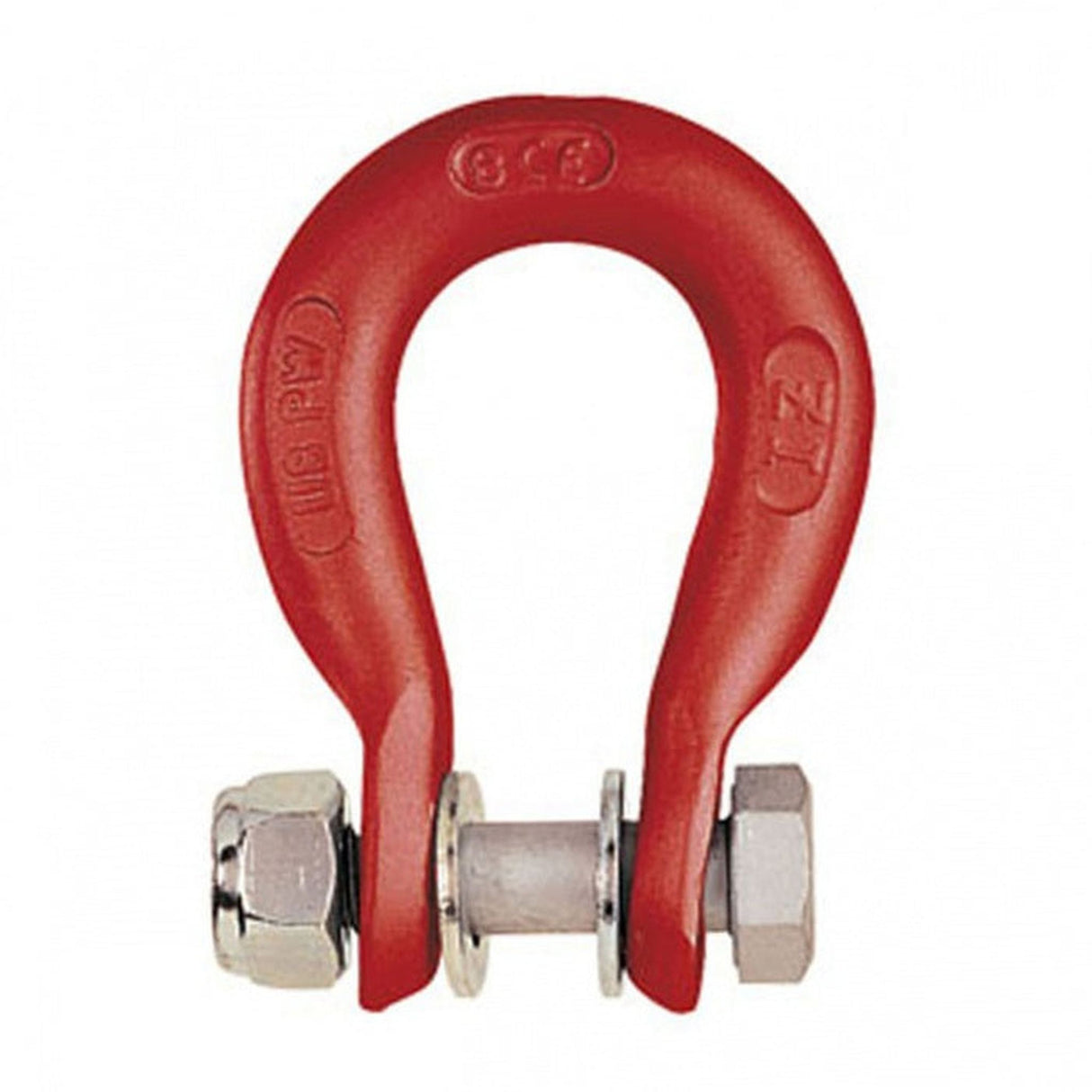

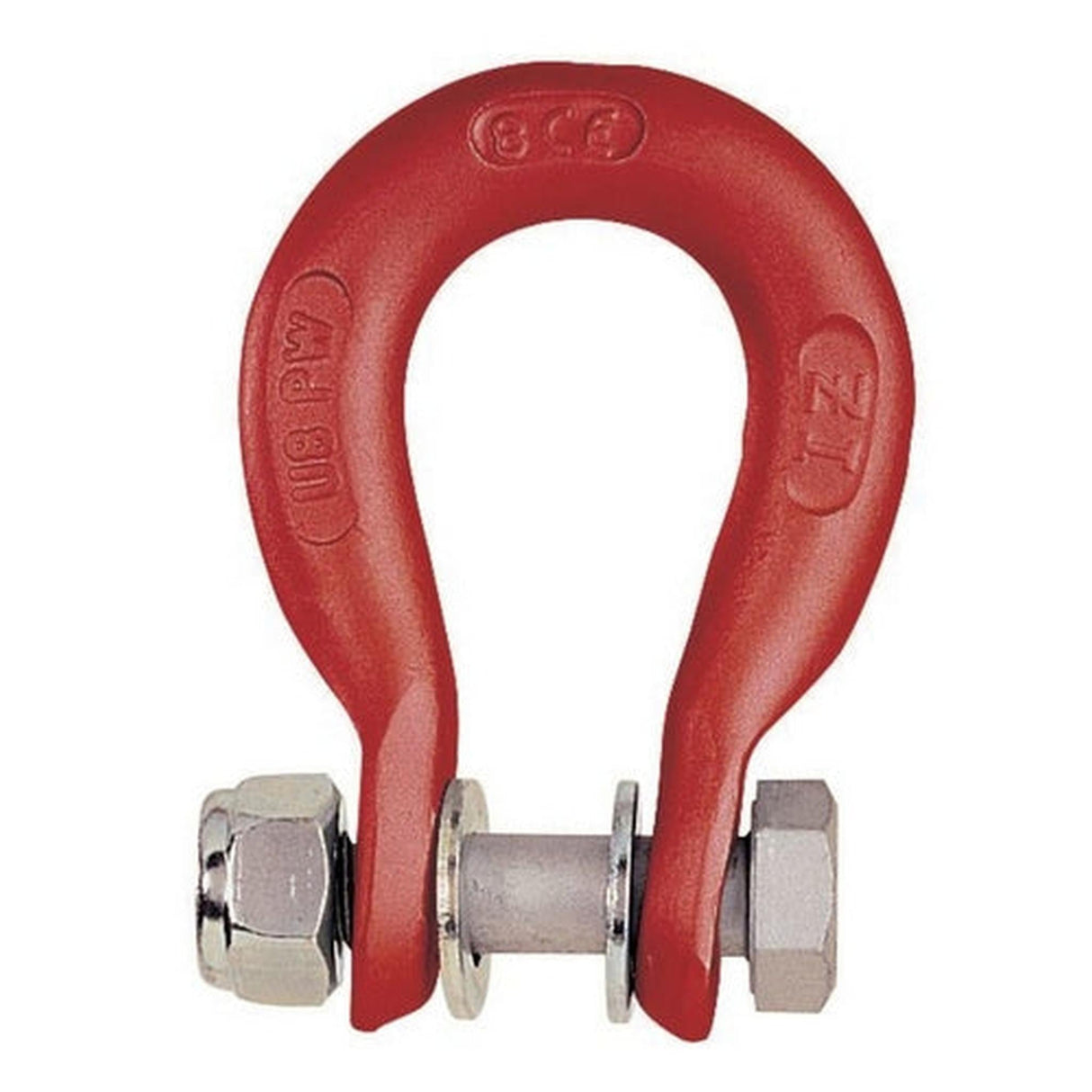

Tento univerzálny oblúkový spojovací strmeň v triede G8 je vhodný pre širokú škálu použitia.
Montáž tohto článku vykonaná kompetentnou osobou je vďaka šesťhrannému skrutky a matke jednoduchá a rýchla. V návode na použitie nájdete podrobné informácie k montážnemu postupu. Tento strmeň je vyrábaný podľa normy EN 1677-1, je dodávaný s označením CE a je odolný teplotám do 100 ° C. Pred použitím sa vždy uistite, že matka nie je strhnutá a skrutka sa môže otáčať.
Špeciálna skrutka, šesťhranná matka a podložky sú dostupné ako sada náhradných dielov. Keďže sa jedná o špeciálnu skrutku, tak tento musí byť vždy nahradený originálnym dielom.

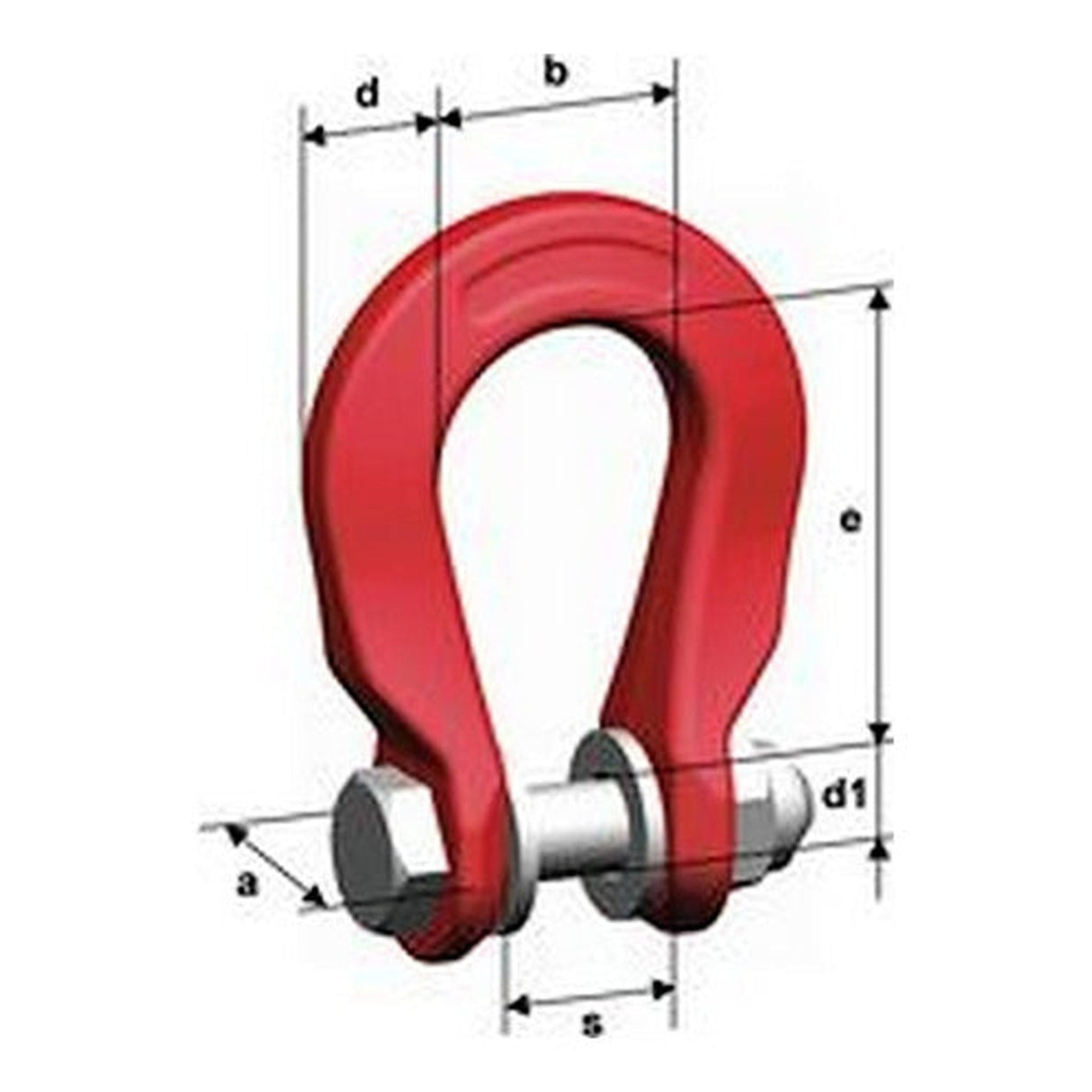

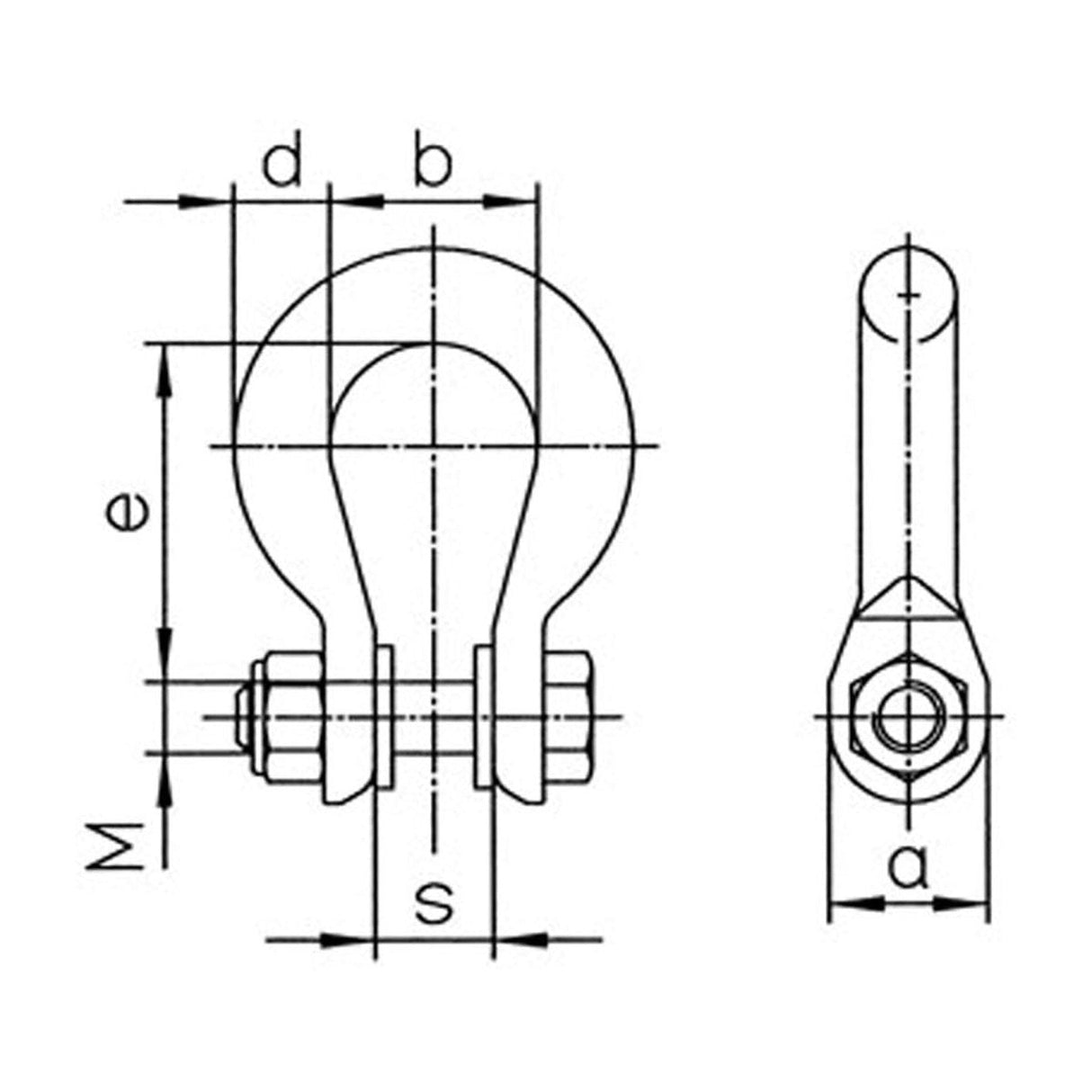

| Typ | Nosnosť | e | b | d | s | a | M | Hmotnosť |
| --- | t | mm | mm | mm | mm | mm | mm | kg |
| U 5/6 | 1,12 | 34 | 21 | 9 | 11 | 16 | 7 | 0,07 |
| U 7 | 1,50 | 49 | 28 | 13 | 16 | 22 | 8 | 0,20 |
| U 8 | 2,00 | 48 | 28 | 13 | 16 | 22 | 10 | 0,22 |
| U 10 | 3,15 | 60 | 35 | 16 | 20 | 27 | 12 | 0,38 |
| U 13 | 5,30 | 72 | 39 | 18 | 24 | 34 | 16 | 0,67 |
| U 16 | 8,00 | 80 | 47 | 23 | 32 | 44 | 20 | 1,21 |
| U 19/20 | 12,50 | 96 | 56 | 26 | 36 | 52 | 24 | 1,97 |
| U 26 | 21,20 | 132 | 77 | 33 | 49 | 66 | 30 | 4,06 |
